FJR1300AP

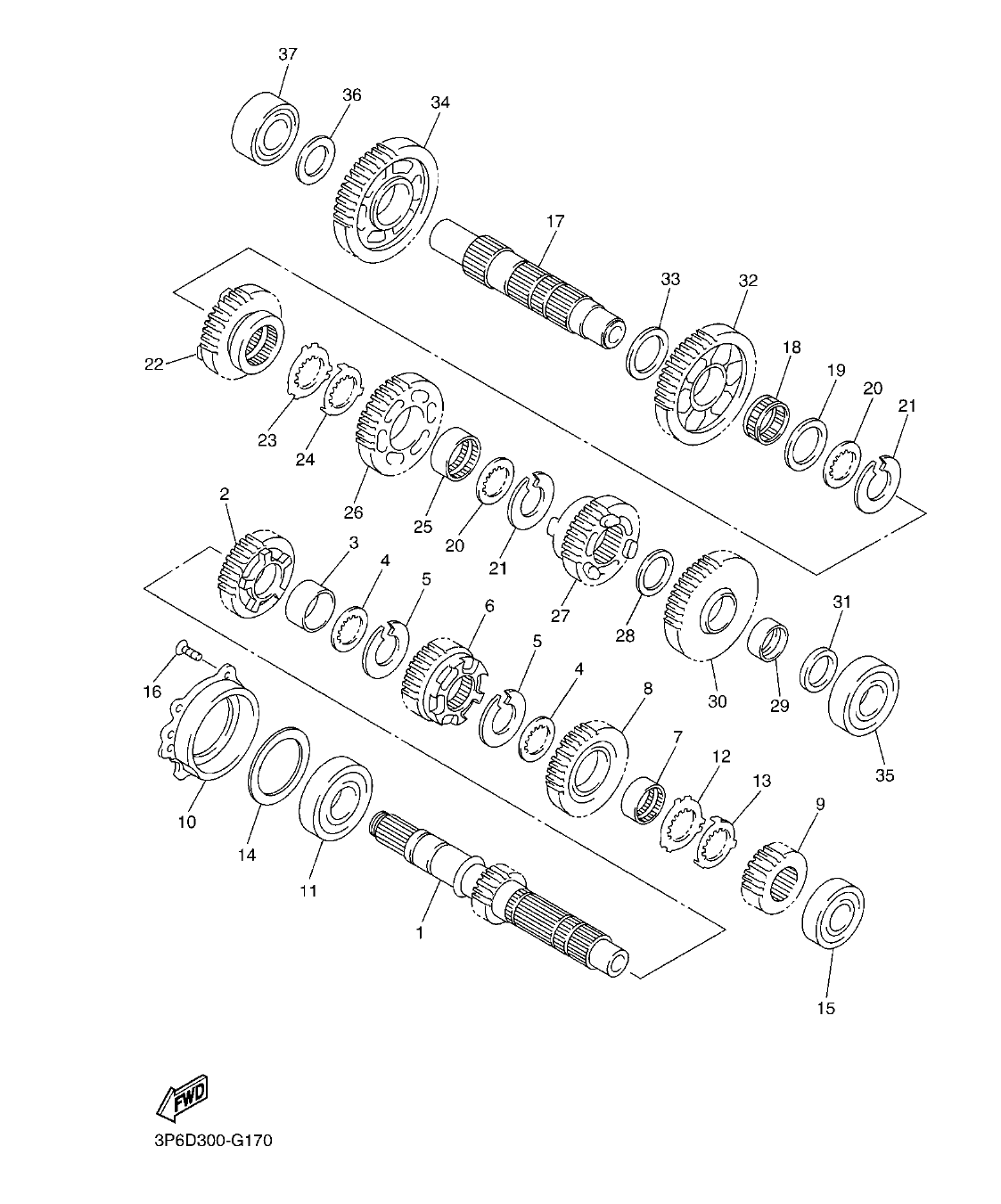

Section 17: TRANSMISSION (v2)
Model code: 2BC2
Parts list
Section 17
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
5JW-17411-00
AXLE, MAIN (17T)
|
1 | |
| 2 |
3P6-17141-00
GEAR, 4TH PINION (26T)
|
1 | |
| 3 |
90387-32001
COLLAR
|
1 | |
| 4 |
90209-28331
WASHER
|
2 | |
| 5 |
93440-31172
CIRCLIP
|
2 | |
| 6 |
3P6-17131-00
GEAR, 3RD PINION (23T)
|
1 | |
| 7 |
90387-2802W
COLLAR
|
1 | |
| 8 |
5JW-17151-00
GEAR, 5TH PINION (28T)
|
1 | |
| 9 |
1CY-17121-00
GEAR, 2ND PINION (22T)
|
1 | |
| 10 |
3P6-15163-00
HOUSING, BEARING 1
|
1 | |
| 11 |
93306-37810
BEARING
|
1 | |
| 12 |
90209-29329
WASHER
|
1 | |
| 13 |
90209-28330
WASHER
|
1 | |
| 14 |
90201-51013
WASHER, PLATE
|
1 | |
| 15 |
93306-37209
BEARING
|
1 | |
| 16 |
90149-06086
SCREW
|
3 | |
| 17 |
5JW-17402-00
DRIVE AXLE ASSY
|
1 | |
| 18 |
93310-33306
BEARING
|
1 | |
| 19 |
90201-33008
WASHER, PLATE
|
1 | |
| 20 |
90209-30344
WASHER
|
2 | |
| 21 |
93440-32063
CIRCLIP
|
2 | |
| 22 |
5JW-17241-00
GEAR, 4TH WHEEL (28T)
|
1 | |
| 23 |
90209-30345
WASHER
|
1 | |
| 24 |
90209-30343
WASHER
|
1 | |
| 25 |
90387-3310V
COLLAR
|
1 | |
| 26 |
1MC-17231-00
GEAR, 3RD WHEEL (31T)
|
1 | |
| 27 |
5JW-17251-00
GEAR, 5TH WHEEL (26T)
|
1 | |
| 28 |
90201-286K9
WASHER, PLATE (T1.0)
|
1 | |
| 29 |
90387-281T8
COLLAR
|
1 | |
| 30 |
1MC-17221-00
GEAR, 2ND WHEEL (39T)
|
1 | |
| 31 |
90201-25013
WASHER, PLATE
|
1 | |
| 32 |
5JW-17211-00
GEAR,1ST WHEEL (43T)
|
1 | |
| 33 |
90201-33013
WASHER, PLATE
|
1 | |
| 34 |
3P6-17582-00
GEAR, MIDDLE DRIVE (37T)
|
1 | |
| 35 |
93306-30557
BEARING
|
1 | |
| 36 |
90201-25008
WASHER, PLATE
|
1 | |
| 37 |
93304-20508
BEARING
|
1 |
