FJR1300AP

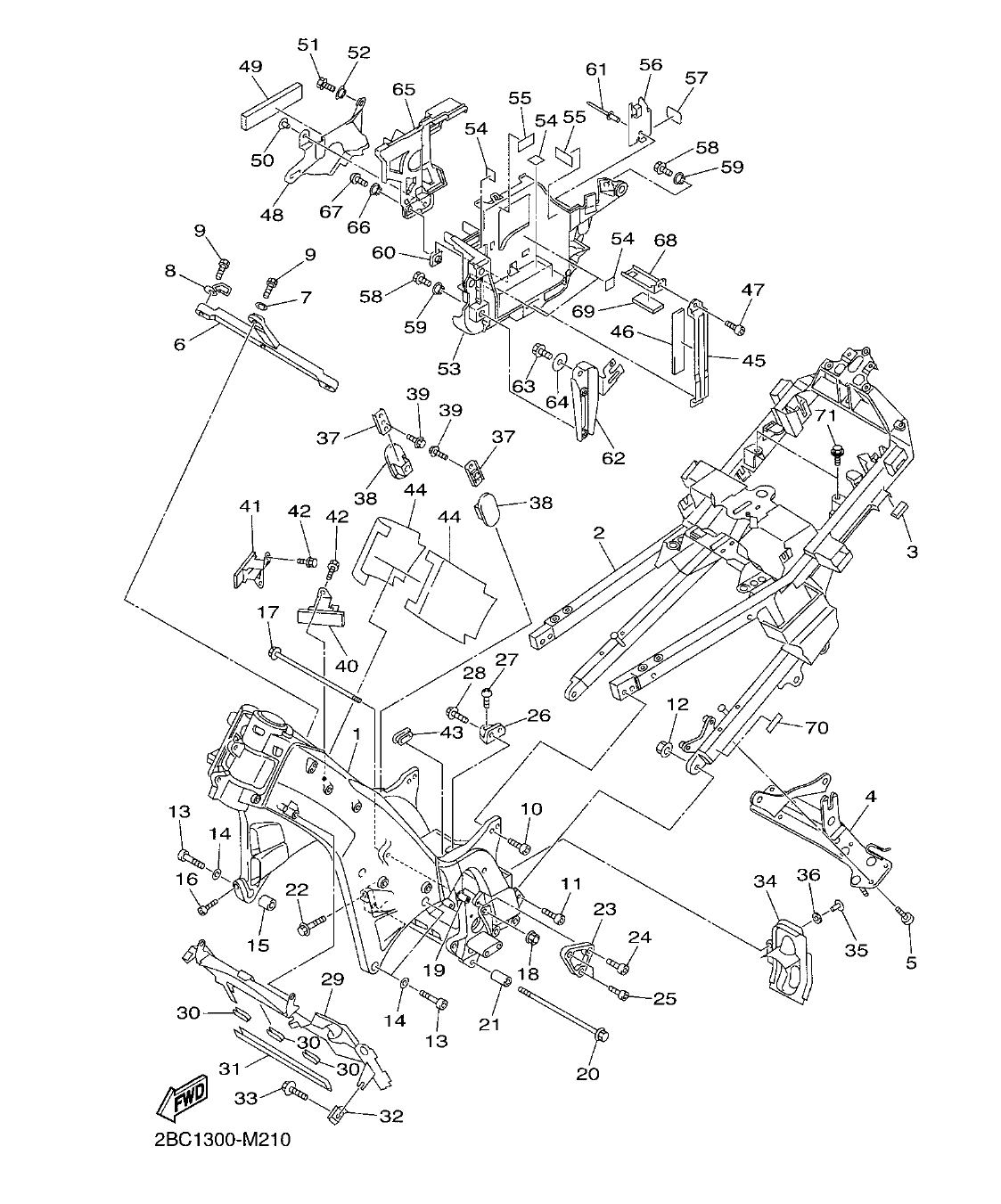

Section 21: FRAME (v2)
Model code: 2BC2
Parts list
Section 21
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
3P6-21110-00
FRAME COMP.
|
1 | |
| 2 |
2D2-21190-21
REAR FRAME COMP.
|
1 | |
| 3 |
3P6-21652-00
PROTECTOR
|
2 | |
| 4 |
3P6-2115A-20
MEMBER 1
|
1 | |
| 5 |
90149-06022
SCREW
|
4 | |
| 6 |
3P6-21119-00
CROSS-TUBE
|
1 | |
| 7 |
90201-100L3
WASHER, PLATE
|
2 | |
| 8 |
1MC-21339-00
GUIDE, WIRE
|
1 | |
| 9 |
95812-10030
BOLT, FLANGE
|
3 | |
| 10 |
90110-08076
BOLT, HEXAGON SOCKET HEAD
|
4 | |
| 11 |
91312-10030
BOLT
|
2 | |
| 12 |
95602-10200
NUT, U FLANGE
|
2 | |
| 13 |
91312-12055
BOLT
|
4 | |
| 14 |
92902-12600
WASHER, PLATE
|
4 | |
| 15 |
90387-1312P
COLLAR
|
2 | |
| 16 |
91312-08030
BOLT
|
2 | |
| 17 |
90105-10416
BOLT, FLANGE
|
1 | |
| 18 |
90179-10025
NUT
|
1 | |
| 19 |
4C8-21495-00
BOLT, ENGINE ADJUSTING
|
1 | |
| 20 |
90105-10730
BOLT, FLANGE
|
1 | |
| 21 |
90560-10364
SPACER
|
1 | |
| 22 |
95022-08035
BOLT, FLANGE
|
2 |
3.72 AED
Check price & stock on WhatsApp
|
| 23 |
3P6-21315-00
STAY, ENGINE 2
|
1 | |
| 24 |
91312-10020
BOLT
|
1 | |
| 25 |
91312-08016
BOLT
|
2 | |
| 26 |
5JW-21316-00
STAY, ENGINE 3
|
2 | |
| 27 |
90111-10047
BOLT,HEX. SOCKET BUTTON
|
2 | |
| 28 |
90105-08307
BOLT, FLANGE
|
4 | |
| 29 |
3P6-2137Y-00
GUIDE, AIR
|
1 | |
| 30 |
3P6-21269-00
SEAL
|
3 | |
| 31 |
3P6-21469-00
SEAL, AIR
|
1 | |
| 32 |
90183-06053
NUT, SPRING
|
1 | |
| 33 |
90119-06172
BOLT, WITH WASHER
|
1 | |
| 34 |
3P6-2147J-00
COVER, SHAFT 1
|
1 | |
| 35 |
90269-07008
RIVET
|
1 | |
| 36 |
90202-06058
WASHER, PLATE
|
1 | |
| 37 |
5JW-2118U-00
BRACKET 3
|
2 | |
| 38 |
5JW-2113N-00
BRACKET, INNER 1
|
2 | |
| 39 |
95022-06012
BOLT, FLANGE
|
2 |
2.98 AED
Check price & stock on WhatsApp
|
| 40 |
5JW-2113R-00
BRACKET, INNER 2
|
1 | |
| 41 |
5JW-2113R-10
BRACKET, INNER 2
|
1 | |
| 42 |
90105-06078
BOLT, FLANGE
|
4 | |
| 43 |
5JW-2143A-00
CAP
|
1 | |
| 44 |
5JW-21852-00
DAMPER
|
2 | |
| 45 |
5JW-28358-00
STAY 3
|
1 | |
| 46 |
5JW-28435-00
DAMPER 4
|
1 | |
| 47 |
91312-06012
BOLT
|
1 | |
| 48 |
1MC-2137K-00
GUIDE, AIR 3
|
1 | |
| 49 |
3WF-15337-01
DAMPER 4
|
1 | |
| 50 |
90269-05074
RIVET
|
1 | |
| 51 |
95802-06014
BOLT, FLANGE
|
1 | |
| 52 |
90387-06066
COLLAR
|
1 | |
| 53 |
1MC-28321-00
STAY 1
|
1 | |
| 54 |
13S-21649-00
DAMPER
|
7 | |
| 55 |
3C5-21639-00
DAMPER 2
|
2 | |
| 56 |
1MC-2831E-00
STAY, GUIDE 1
|
1 | |
| 57 |
5YU-22358-00
SEAL 1
|
1 | |
| 58 |
95822-06014
BOLT, FLANGE
|
4 | |
| 59 |
90387-06107
COLLAR
|
4 | |
| 60 |
90183-05076
NUT, SPRING
|
1 | |
| 61 |
90267-40076
RIVET, BLIND
|
1 | |
| 62 |
1MC-28396-00
PLATE 1
|
1 | |
| 63 |
95822-06014
BOLT, FLANGE
|
1 | |
| 64 |
90201-060L5
WASHER, PLATE
|
1 | |
| 65 |
1MC-2836H-00
BRACKET 5
|
1 | |
| 66 |
90387-05035
COLLAR
|
1 | |
| 67 |
92012-05012
BOLT, BUTTON HEAD
|
1 | |
| 68 |
5JW-28357-00
STAY 2
|
1 | |
| 69 |
5JW-28425-00
DAMPER 3
|
1 | |
| 70 |
5JW-2151A-02
LABEL 1
|
1 | |
| 71 |
95827-08016
BOLT, FLANGE
|
2 |
