FJR1300AP

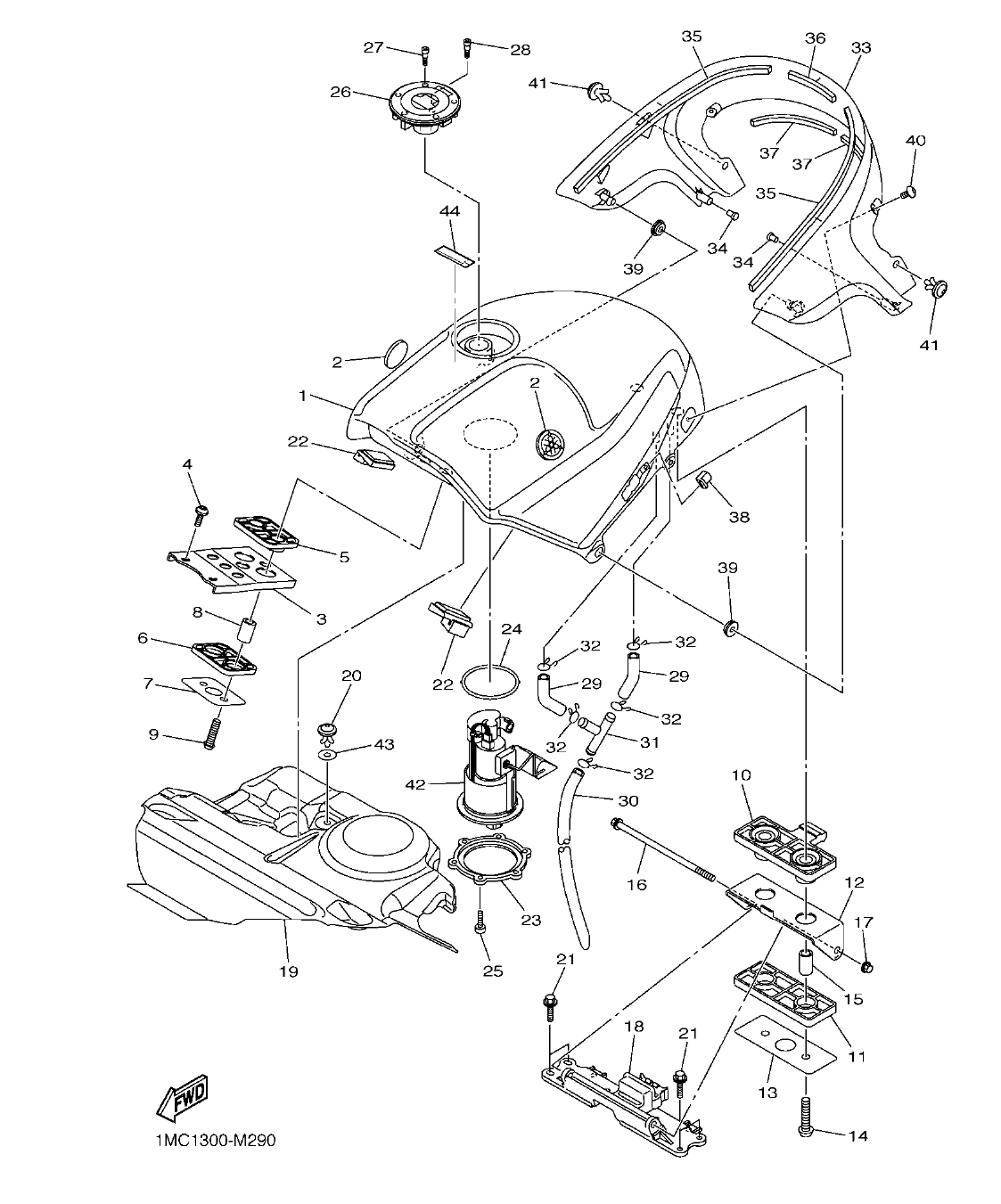

Section 29: FUEL TANK (v2)
Model code: 2BC2
Parts list
Section 29
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
3P6-YK241-00-UJ
FUEL TANK COMP.
RW
|
1 | |
| 2 |
1MC-2414B-00
EMBLEM
|
2 | |
| 3 |
5JW-24191-00
BRACKET, FUEL TANK 1
|
1 | |
| 4 |
90149-06302
SCREW
|
2 | |
| 5 |
5JW-24181-00
DAMPER, LOCATING 1
|
1 | |
| 6 |
5JW-24182-00
DAMPER, LOCATING 2
|
1 | |
| 7 |
5JW-24187-00
WASHER, SPECIAL
|
1 | |
| 8 |
90387-0813V
COLLAR
|
2 | |
| 9 |
92012-08035
BOLT, BUTTON HEAD
|
2 | |
| 10 |
3P6-24183-00
DAMPER, LOCATING 3
|
1 | |
| 11 |
5JW-24184-00
DAMPER, LOCATING 4
|
1 | |
| 12 |
5JW-24192-01
BRACKET, FUEL TANK 2
|
1 | |
| 13 |
5JW-24186-00
WASHER, SPECIAL
|
1 | |
| 14 |
92012-08035
BOLT, BUTTON HEAD
|
2 | |
| 15 |
90387-0813V
COLLAR
|
2 | |
| 16 |
95812-08160
BOLT, FLANGE
|
1 | |
| 17 |
95702-08500
NUT, FLANGE
|
1 |
6.70 AED
Check price & stock on WhatsApp
|
| 18 |
3P6-21348-00
BRACKT, TANK FITTING
|
1 | |
| 19 |
1MC-2416F-00
INSULATOR, FUEL TANK 1
|
1 | |
| 20 |
90269-06081
RIVET
|
1 | |
| 21 |
95822-06020
BOLT, FLANGE
|
4 | |
| 22 |
3P6-24184-00
DAMPER, LOCATING 4
|
2 | |
| 23 |
1MC-24491-00
BRACKET, FUEL PUMP
|
1 | |
| 24 |
19B-24486-01
O-RING
|
1 | |
| 25 |
90110-05028
BOLT, HEXAGON SOCKET HEAD
|
6 | |
| 26 |
39P-24602-10
CAP ASSY
|
1 | |
| 27 |
90110-05112
BOLT, HEXAGON SOCKET HEAD
|
3 |
7.45 AED
Check price & stock on WhatsApp
|
| 28 |
91312-05010
BOLT
|
1 | |
| 29 |
90445-11763
HOSE (L45)
|
2 | |
| 30 |
90445-11036
HOSE
|
1 | |
| 31 |
90413-07007
WAY 3
|
1 | |
| 32 |
90467-100A1
CLIP
|
5 | |
| 33 |
3P6-24129-00-UJ
COVER, SIDE 1
RW
|
1 | |
| 34 |
90338-06018
PLUG
|
2 | |
| 35 |
3P6-2414H-00
DAMPER, PLATE 1
|
2 | |
| 36 |
3P6-2414J-00
DAMPER, PLATE 2
|
1 | |
| 37 |
2D1-2414R-00
DAMPER, PLATE 6
|
2 | |
| 38 |
5PW-2411J-01
DAMPER, SIDE COVER
|
2 | |
| 39 |
90480-01558
GROMMET
|
2 | |
| 40 |
90111-05023
BOLT,HEX. SOCKET BUTTON
|
2 | |
| 41 |
90269-06081
RIVET
|
2 | |
| 42 |
5JW-13907-22
FUEL PUMP COMP.
|
1 | |
| 43 |
90202-06008
WASHER, PLATE
|
1 | |
| 44 |
1CA-21568-00
LABEL, WARNING
|
1 |
