FJR1300AP

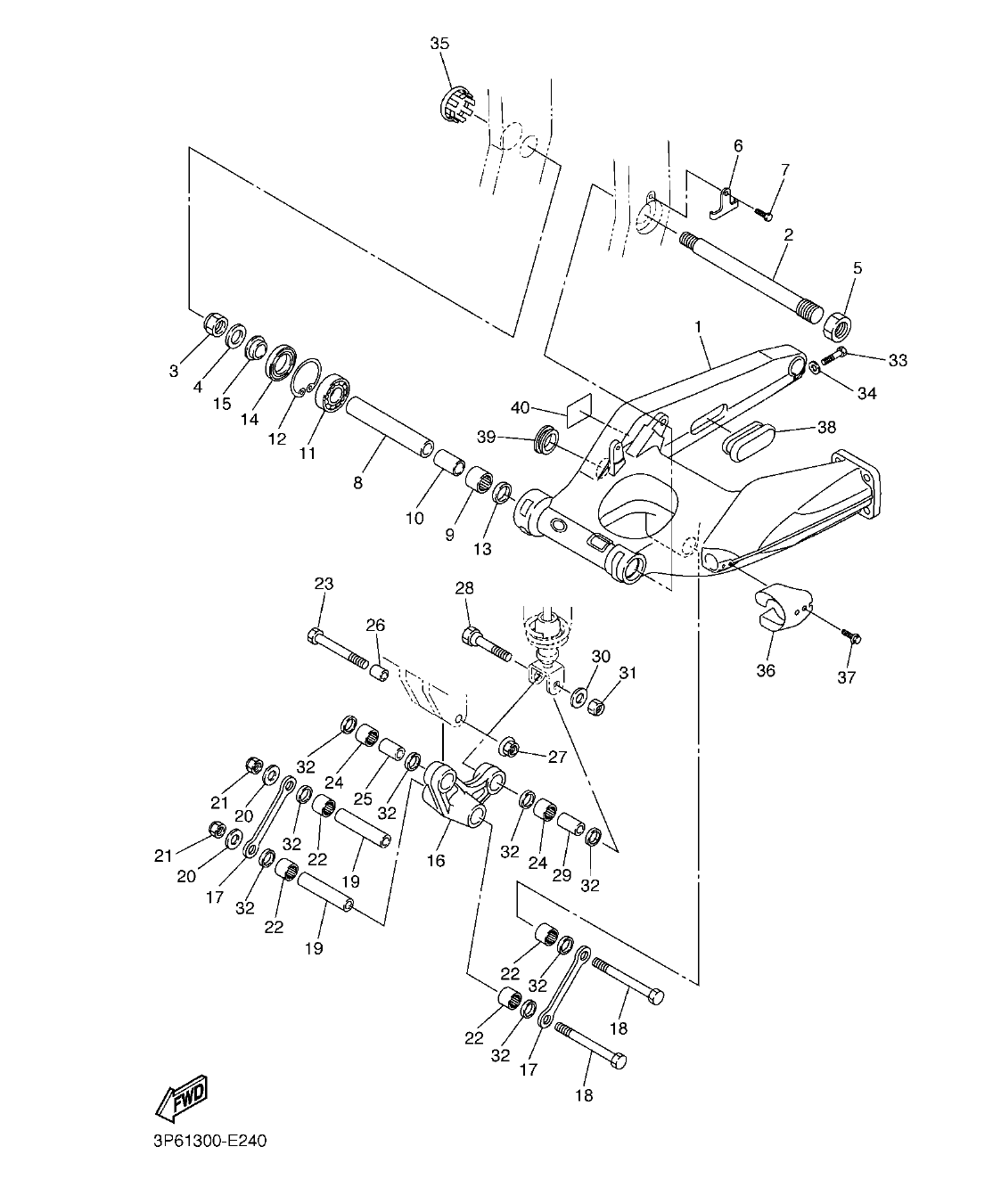

Section 24: REAR ARM (v2)
Model code: 2BC2
Parts list
Section 24
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
3P6-22110-10
REAR ARM COMP.
|
1 | |
| 2 |
5JW-22141-00
SHAFT, PIVOT
|
1 | |
| 3 |
90185-18009
NUT, SELF-LOCKING
|
1 | |
| 4 |
90201-18020
WASHER, PLATE
|
1 | |
| 5 |
90170-28011
NUT
|
1 | |
| 6 |
5JW-22128-00
COVER, THRUST 1
|
1 | |
| 7 |
97022-06010
BOLT, HEXAGON
|
1 | |
| 8 |
90387-20011
COLLAR
|
1 | |
| 9 |
93317-42592
BEARING
|
1 | |
| 10 |
5JW-25383-00
COLLAR, WHEEL
|
1 | |
| 11 |
93306-30446
BEARING
|
1 | |
| 12 |
99009-52500
CIRCLIP
|
1 | |
| 13 |
93102-25270
OIL SEAL
|
1 | |
| 14 |
93102-28023
OIL SEAL
|
1 | |
| 15 |
90387-207V6
COLLAR
|
1 | |
| 16 |
5JW-2217A-00
ARM, RELAY
|
1 | |
| 17 |
3P6-2217M-00
ARM 1
|
2 | |
| 18 |
90101-10658
BOLT
|
2 | |
| 19 |
90387-122R5
COLLAR
|
2 | |
| 20 |
90201-10035
WASHER, PLATE
|
2 | |
| 21 |
95612-10100
NUT, U
|
2 | |
| 22 |
93317-31771
BEARING
|
4 | |
| 23 |
90101-10011
BOLT
|
1 | |
| 24 |
93315-31759
BEARING
|
2 | |
| 25 |
90387-102R4
COLLAR
|
1 | |
| 26 |
90387-10009
COLLAR
|
1 | |
| 27 |
95602-10200
NUT, U FLANGE
|
1 | |
| 28 |
90109-10024
BOLT
|
1 | |
| 29 |
90387-127W0
COLLAR
|
1 |
12.66 AED
Check price & stock on WhatsApp
|
| 30 |
90201-10035
WASHER, PLATE
|
1 | |
| 31 |
95612-10100
NUT, U
|
1 | |
| 32 |
93109-17071
OIL SEAL
|
8 | |
| 33 |
97012-08040
BOLT
|
1 | |
| 34 |
92902-08600
WASHER, PLATE
|
1 | |
| 35 |
4BH-2219X-00
COVER
|
1 | |
| 36 |
5JW-2217H-00
COVER, DUST
|
1 | |
| 37 |
90119-05005
BOLT, WITH WASHER
|
2 | |
| 38 |
5JW-2219X-00
COVER
|
1 | |
| 39 |
90338-30267
PLUG
|
1 | |
| 40 |
3P6-21668-00
LABEL, TIRE
|
1 |
