FJR1300AP

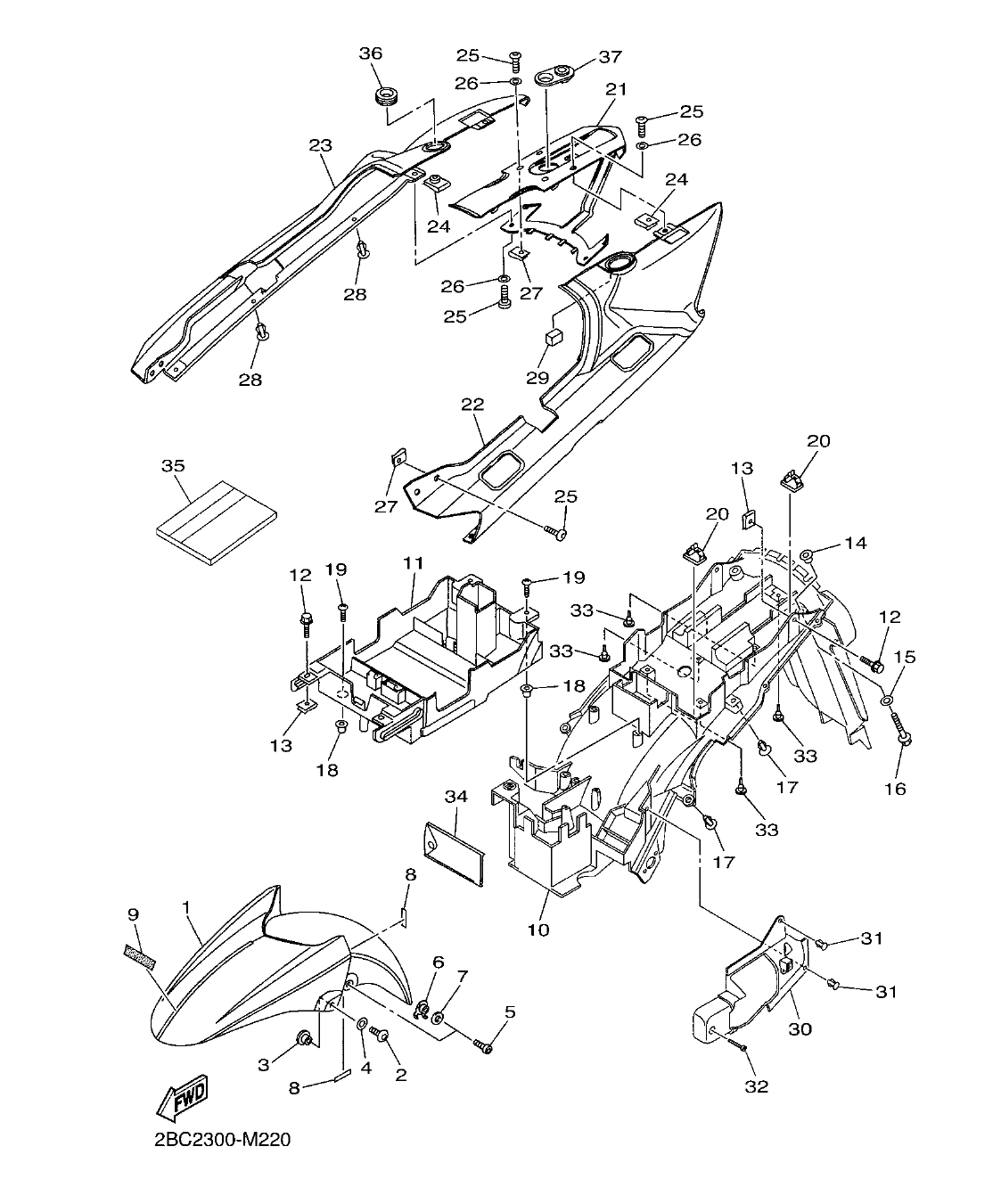

Section 22: FENDER (v2)
Model code: 2BC2
Parts list
Section 22
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
3P6-21511-00-UJ
FENDER, FRONT
RW
|
1 | |
| 2 |
90110-06200
BOLT, HEXAGON SOCKET HEAD
|
2 | |
| 3 |
90387-07006
COLLAR
|
2 | |
| 4 |
90202-06170
WASHER, PLATE
|
2 | |
| 5 |
92012-06020
BOLT, BUTTON HEAD
|
2 | |
| 6 |
3P6-21535-10
NUT 1
|
2 | |
| 7 |
3P6-21541-00
DAMPER 1
|
2 | |
| 8 |
5DM-28371-00
DAMPER
|
4 | |
| 9 |
3WF-2153E-70
EMBLEM, YAMAHA
|
1 | |
| 10 |
3P6-21611-10
FENDER, REAR
|
1 | |
| 11 |
5P5-2160E-00
BOX
|
1 | |
| 12 |
90119-06159
BOLT, WITH WASHER
|
4 | |
| 13 |
90183-060A7
NUT, SPRING
|
4 | |
| 14 |
90387-06231
COLLAR
|
2 | |
| 15 |
90201-07081
WASHER, PLATE
|
2 | |
| 16 |
95802-06040
BOLT, FLANGE
|
2 | |
| 17 |
90269-06081
RIVET
|
4 | |
| 18 |
90338-08226
PLUG
|
3 | |
| 19 |
97702-60020
SCREW, TAPPING
|
2 | |
| 20 |
90464-13185
CLAMP
|
2 | |
| 21 |
3P6-21651-00-UJ
COVER, REAR FENDER
RW
|
1 | |
| 22 |
3P6-2471K-00-UJ
COVER, TAIL 1
RW
|
1 | |
| 23 |
3P6-2472K-00-UJ
COVER, TAIL 2
RW
|
1 | |
| 24 |
90183-051A0
NUT, SPRING
|
4 | |
| 25 |
90111-05044
BOLT,HEX. SOCKET BUTTON
|
6 | |
| 26 |
90202-05180
WASHER, PLATE
|
6 | |
| 27 |
90183-050A0
NUT, SPRING
|
4 | |
| 28 |
90269-06081
RIVET
|
4 | |
| 29 |
3P6-21649-00
DAMPER
|
2 | |
| 30 |
1MC-2163A-00
COVER, REAR FENDER 1
|
1 | |
| 31 |
90269-06081
RIVET
|
2 | |
| 32 |
97702-50125
SCREW, TAPPING
|
1 | |
| 33 |
90480-04166
GROMMET
|
6 | |
| 34 |
1MC-28100-00
TOOL KIT
|
1 | |
| 35 |
2BC-28199-E0
MANUAL,OWNER'S
|
1 | |
| 36 |
90480-28191
GROMMET
|
2 | |
| 37 |
3P6-24747-00
DAMPER, SEAT
|
1 |
