ME432STIP2

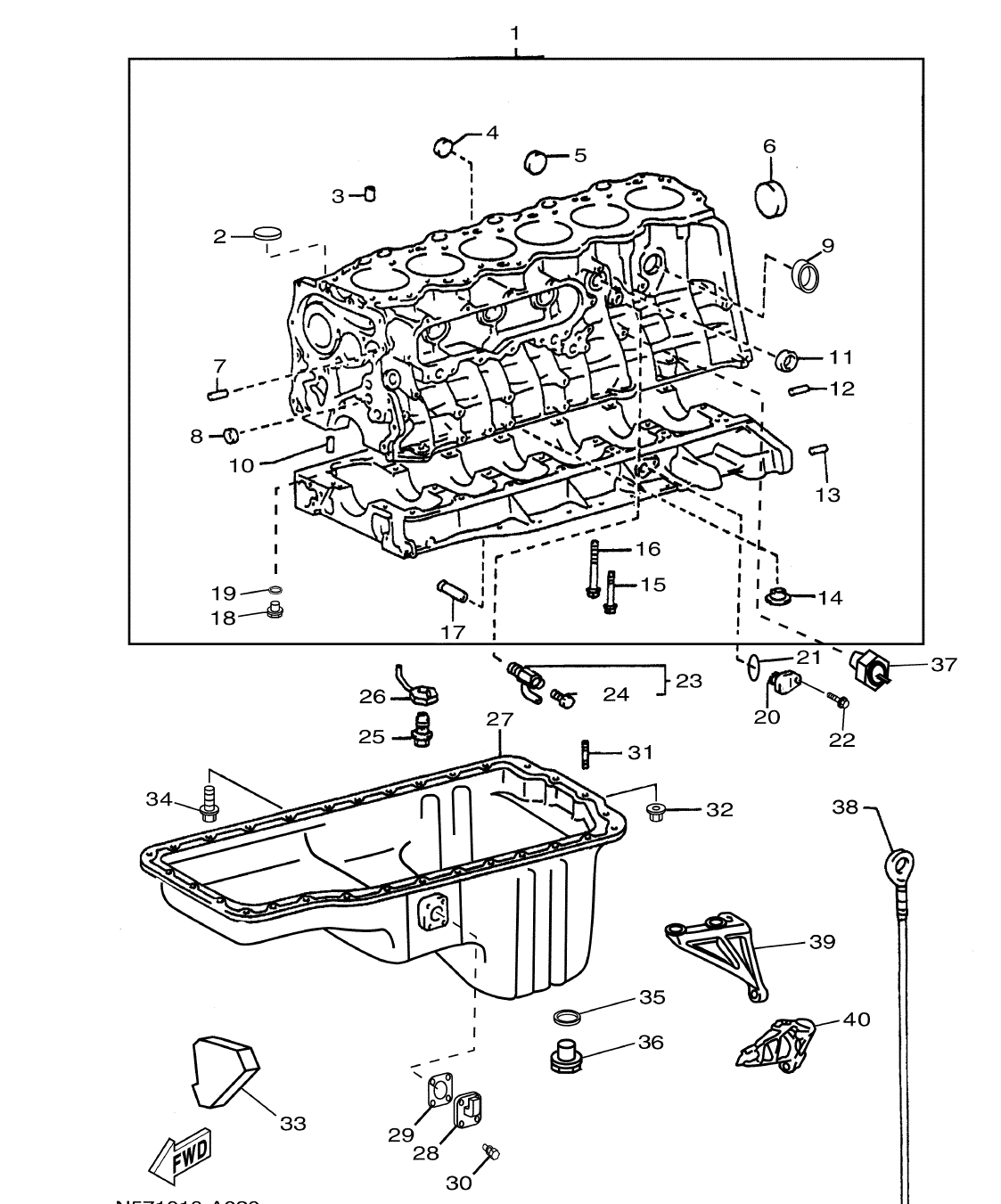

Section 2: CYLINDER BLOCK (v2)
Model code: N701
Parts list
Section 2
| Ref | Part No. / Description | Qty | Buy |
|---|---|---|---|
| 1 |
YU1-14011-70-30
BLOCK SUB-ASSY,CYLINDER
|
1 | |
| 2 |
YU9-03311-90-01
.TIGHT PLUG
|
1 | |
| 3 |
YU9-02500-80-74
.CYLINDER HEAD STRAIGHT PIN
L=15,OD=8
|
2 | |
| 4 |
YU9-64114-25-00
.TIGHT PLUG CYLINDER BLOCK
NO.3
|
1 | |
| 5 |
YU9-03313-50-02
.TIGHT PLUG CYLINDER BLOCK
NO.1
|
3 | |
| 6 |
YU9-64114-50-00
.TIGHT PLUG CYLINDER BLOCK
NO.5
|
2 | |
| 7 |
YU9-02500-81-20
.TIMING GEAR COVER STRAIGHT PIN
L=18,OD=8
|
2 | |
| 8 |
YU9-64114-18-00
.TIGHT PLUG CYLINDER BLOCK
NO.2
|
4 | |
| 9 |
YU9-64114-35-00
.TIGHT PLUG
NO.2
|
1 | |
| 10 |
YU9-02501-20-06
.OIL PAN STRAIGHT PIN
|
2 | |
| 11 |
YU9-64114-35-00
.TIGHT PLUG
NO.2
|
5 | |
| 12 |
YU9-02500-60-68
.STRAIGHT PIN
L=11,OD=6
|
2 | |
| 13 |
YU9-02500-80-54
.TIMING GEAR CASE STRAIGHT PIN
L=23,OD=8
|
2 | |
| 14 |
YU1-14971-70-10
.CYLINDER BLOCK OIL HOLE GASKET
|
1 | |
| 15 |
YU9-01190-81-82
.CRANKSHAFT BEARING CAP BOLT
L=75
|
15 | |
| 16 |
YU9-09100-20-98
.CRANKSHAFT BEARING CAP BOLT
L=86.5
|
14 | |
| 17 |
YU1-22581-70-10
.OIL RETURN PIPE
|
1 | |
| 18 |
YU9-03411-00-02
.PLUG,W/HEAD STRAIGHT SCREW
|
1 | |
| 19 |
YU9-04301-00-35
.GASKET,VACUUM PUMP OIL INLET
|
1 | |
| 20 |
YU1-14446-70-20
PLUG, HOLE
|
1 | |
| 21 |
YU9-67212-40-14
O-RING
|
1 | |
| 22 |
YU9-15116-06-14
BOLT, WITH WASHER
|
1 | |
| 23 |
YU9-09100-90-75
COCK SUB-ASSY, WATER DRAIN
|
1 | |
| 24 |
YU9-09100-90-87
.WATER DRAIN COCK PLUG
|
1 | |
| 25 |
YU1-56051-70-30
OIL CHECK VALVE
|
6 | |
| 26 |
YU1-57081-70-20
NOZZLE SUB-ASSY,OIL
|
6 | |
| 27 |
YU1-21011-71-00
PAN SUB ASSY, OIL
|
1 | |
| 28 |
YU8-94913-60-80
SENDER, ENGINE OIL LEVEL
|
1 | |
| 29 |
YU9-04302-70-01
SEAL, RING
|
1 | |
| 30 |
YU9-33851-60-14
SCREW, WITH WASHER
|
4 | |
| 31 |
YU9-01160-61-34
BOLT,STUD
|
3 | |
| 32 |
YU9-01790-62-22
NUT
|
3 | |
| 33 |
YU1-25821-70-10
INSULATOR,CYLINDER BLOCK,NO.2
|
1 | |
| 34 |
YU9-01190-66-00
BOLT, WITH WASHER
|
26 | |
| 35 |
YU9-04301-20-31
GASKET (FOR OIL PAN DRAIN PLUG
|
1 | |
| 36 |
YU9-03411-20-12
PLUG (FOR OIL PAN DRAIN)
|
1 | |
| 37 |
YU8-35302-80-30
SWITCH ASSY,OIL PRESSURE
|
1 | |
| 38 |
YU1-53011-70-10
GAGE ASSY, OIL LEVEL
SEE FIG.18-13
|
1 | |
| 39 |
YU3-31186-00-60
PLATE, STIFFENER RH
SEE FIG.15-24
|
1 | |
| 40 |
YU3-31196-00-70
PLATE, STIFFENER LH
SEE FIG.15-25
|
1 |
