ME432STIP2

Section 18: LUBRICATION 1 (v2)

Model code: N701
Section 18 — LUBRICATION 1
ME432STIP2
100%

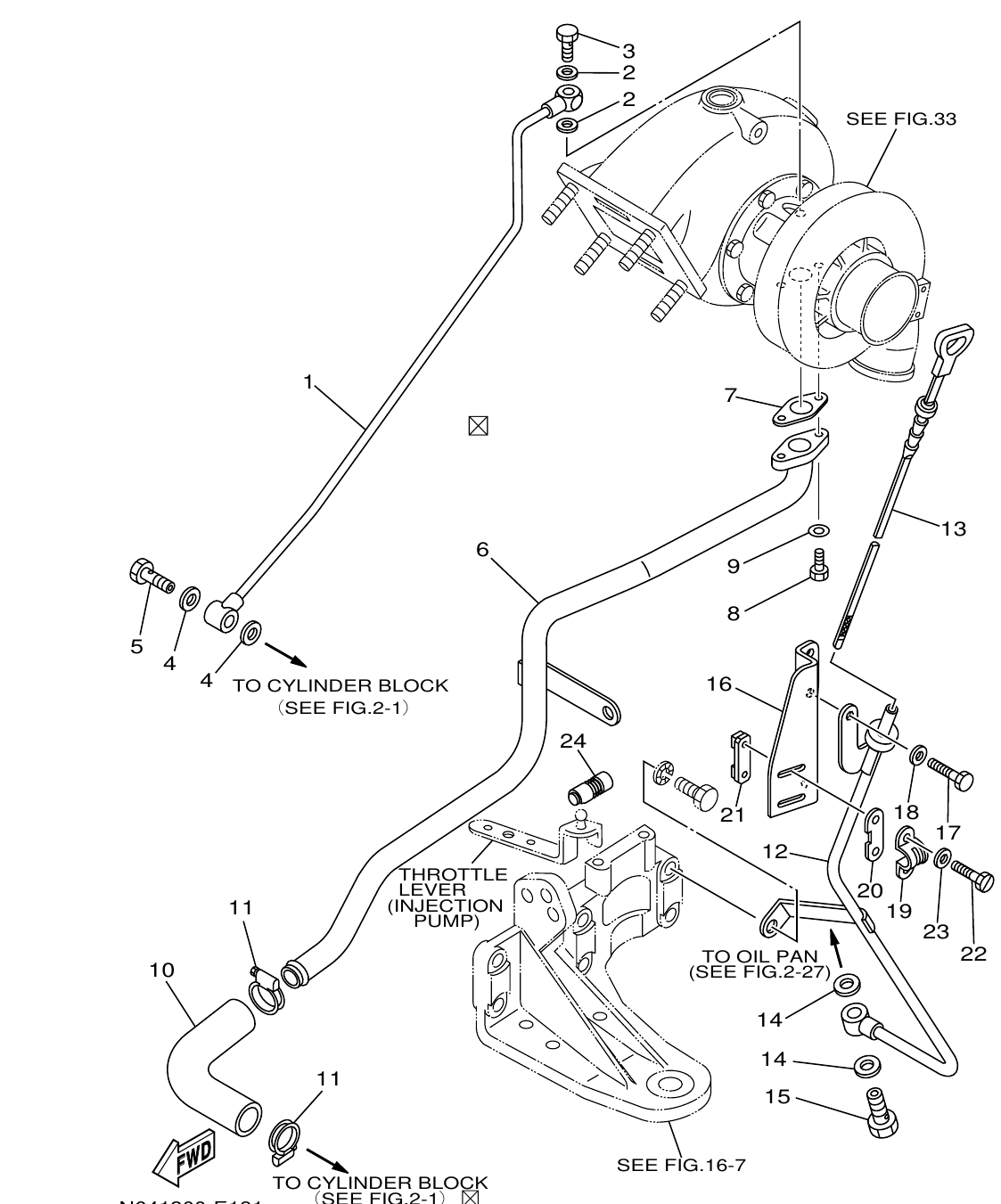

ME432STIP2 – section 18 LUBRICATION 1 parts diagram
Diagram image Open full size
Parts list
Section 18
Ref Part No. / Description Qty Buy
1
N57-13416-00
PIPE, OIL 1
1
2
90430-10233
GASKET
2
3
90401-10014
BOLT, UNION
1
4
90430-12003
GASKET
2
5
90401-12122
BOLT, UNION (L=28, P=1.25X2)
1
6
N57-13431-00
PIPE, OIL DRAIN 1
1
7
6TA-13477-00
GASKET
1
8
97027-06016
BOLT
2
9
92907-06600
WASHER, PLATE
2
10
6TA-13464-00
HOSE, OIL 1
1
11
90460-20190
CLAMP, HOSE
2
12
N57-15377-01
GUIDE, INLET
1
13
YU1-53011-70-10
GAGE ASSY, OIL LEVEL
1
157.17 AED
🔓 Unlock Discounts
Stock 1 (Ask)
14
90430-12003
GASKET
2
15
2-1
) 16 N57-48531-00 BRACKET, REMOTE CONTROL 1
1
15
90401-12122
BOLT, UNION (L=28, P=1.25X2)
1
17
97027-08020
BOLT
2
18
92907-08600
WASHER, PLATE
2
2.98 AED
🔓 Unlock Discounts
Stock 1 (Ask)
19
705-48538-01
CLAMP, CABLE 1
1
20
705-48354-00
SET-PLATE, CABLE
1
21
71A-48354-00
SET-PLATE, CABLE
1
22
90143-05004
SCREW, HEXAGON
2
23
92907-05600
WASHER, PLATE
2
24
705-48330-60
CABLE END ASSY
1
