E40G’04
Section 13: BOTTOM COWLING (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

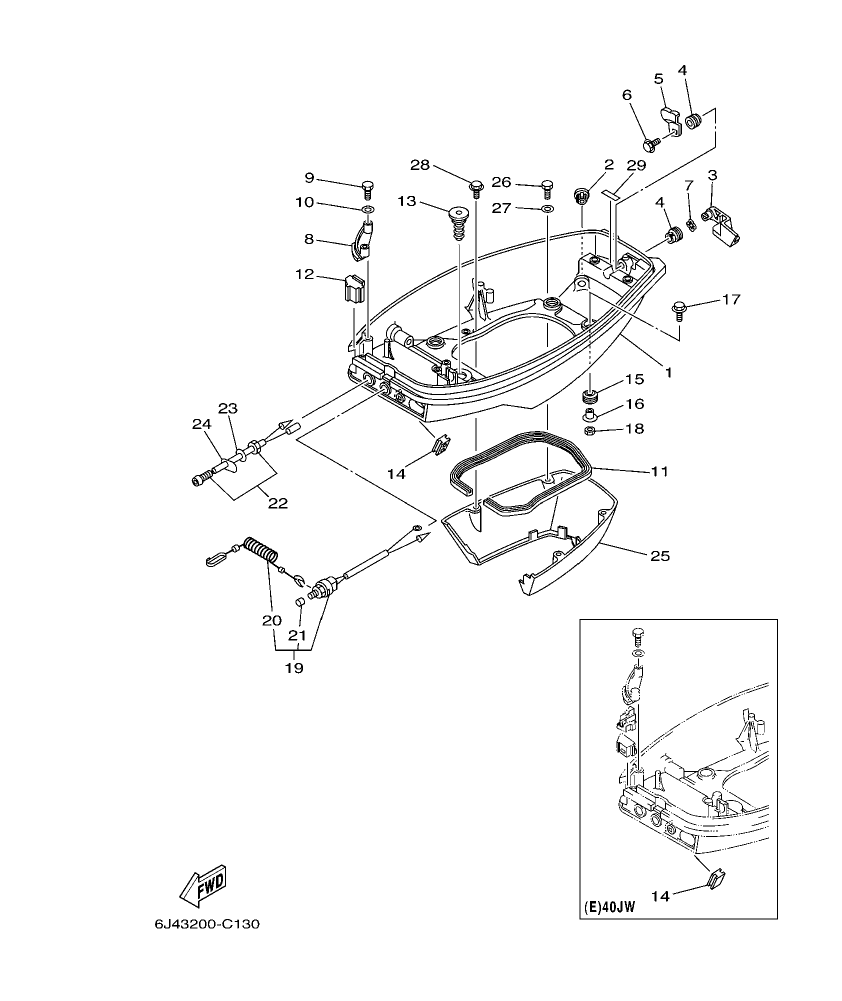

Diagram for section 13: BOTTOM COWLING.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–42711–02–4D
COWLING, BOTTOM
|
1 | Ask on WhatsApp |
| 1 |
6F6–42711–02–4D
COWLING, BOTTOM
|
1 | Ask on WhatsApp |
| 1 |
6F6–42711–02–4D
COWLING, BOTTOM
|
1 | Ask on WhatsApp |
| 2 |
6E5–44391–00
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 2 |
6E5–44391–00
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 2 |
6E5–44391–00
NIPPLE, HOSE
|
1 | Ask on WhatsApp |
| 3 |
6F5–42815–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 3 |
6F5–42815–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 3 |
6F5–42815–01–4D
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 4 |
90386–12M37
BUSH
|
2 | Ask on WhatsApp |
| 4 |
90386–12M37
BUSH
|
2 | Ask on WhatsApp |
| 4 |
90386–12M37
BUSH
|
2 | Ask on WhatsApp |
| 5 |
6F5–42816–00
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 5 |
6F5–42816–00
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 5 |
6F5–42816–00
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 6 |
90119–06M73
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 6 |
90119–06M73
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 6 |
90119–06M73
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 7 |
90206–12052
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 7 |
90206–12052
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 7 |
90206–12052
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 8 |
6F5–42738–01–94
PLATE, FITTING
|
1 | Ask on WhatsApp |
| 8 |
6F5–42738–01–94
PLATE, FITTING
|
1 | Ask on WhatsApp |
| 8 |
6F5–42738–01–94
PLATE, FITTING
|
1 | Ask on WhatsApp |
| 9 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 9 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 9 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 10 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 10 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 10 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 11 |
6F5–42716–00
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 11 |
6F5–42716–00
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 11 |
6F5–42716–00
RUBBER, SEAL 1
|
1 | Ask on WhatsApp |
| 12 |
6F5–42724–00
GROMMET
|
1 | Ask on WhatsApp |
| 12 |
6F5–42724–00
GROMMET
|
1 | Ask on WhatsApp |
| 12 |
6F5–42724–40
GROMMET
|
1 | Ask on WhatsApp |
| 13 |
6F5–42727–00
GROMMET
|
1 | Ask on WhatsApp |
| 13 |
6F5–42727–00
GROMMET
|
1 | Ask on WhatsApp |
| 13 |
6F5–42727–00
GROMMET
|
1 | Ask on WhatsApp |
| 14 |
676–26326–00
GROMMET
|
1 | Ask on WhatsApp |
| 14 |
676–26326–00
GROMMET
|
1 | Ask on WhatsApp |
| 14 |
676–26326–00
GROMMET
|
1 | Ask on WhatsApp |
| 15 |
90480–09M21
GROMMET
|
4 | Ask on WhatsApp |
| 15 |
90480–09M21
GROMMET
|
4 | Ask on WhatsApp |
| 15 |
90480–09M21
GROMMET
|
4 | Ask on WhatsApp |
| 16 |
90387–06035
COLLAR
|
4 | Ask on WhatsApp |
| 16 |
90387–06035
COLLAR
|
4 | Ask on WhatsApp |
| 16 |
90387–06035
COLLAR
|
4 | Ask on WhatsApp |
| 17 |
90119–06M61
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 17 |
90119–06M61
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 17 |
90119–06M61
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 18 |
95380–06600
NUT, HEXAGON
|
4 | Ask on WhatsApp |
| 18 |
95380–06600
NUT, HEXAGON
|
4 | Ask on WhatsApp |
| 18 |
95380–06600
NUT, HEXAGON
|
4 | Ask on WhatsApp |
| 19 |
6E9–82575–02
ENGINE STOP SWITCH ASSY
|
1 | Ask on WhatsApp |
| 19 |
6E9–82575–02
ENGINE STOP SWITCH ASSY
|
1 | Ask on WhatsApp |
| 19 |
6E9–82575–02
ENGINE STOP SWITCH ASSY
|
1 | Ask on WhatsApp |
| 20 |
682–82556–00
.STOPPER
|
1 | Ask on WhatsApp |
| 20 |
682–82556–00
.STOPPER
|
1 | Ask on WhatsApp |
| 20 |
682–82556–00
.STOPPER
|
1 | Ask on WhatsApp |
| 21 |
689–8257Y–00
.CAP
|
1 | Ask on WhatsApp |
| 21 |
689–8257Y–00
.CAP
|
1 | Ask on WhatsApp |
| 21 |
689–8257Y–00
.CAP
|
1 | Ask on WhatsApp |
| 22 |
6E9–85411–00
OVERHEAT WARNING LAMP
|
1 | Ask on WhatsApp |
| 22 |
6E9–85411–00
OVERHEAT WARNING LAMP
|
1 | Ask on WhatsApp |
| 23 |
90201–12361
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 23 |
90201–12361
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 24 |
6E9–85414–00
HOLDER, OVERHEAT WARNING LAMP
|
1 | Ask on WhatsApp |
| 24 |
6E9–85414–00
HOLDER, OVERHEAT WARNING LAMP
|
1 | Ask on WhatsApp |
| 25 |
6F5–42741–11
APRON
|
1 | Ask on WhatsApp |
| 25 |
6F5–42741–11
APRON
|
1 | Ask on WhatsApp |
| 25 |
6F5–42741–11
APRON
|
1 | Ask on WhatsApp |
| 26 |
97095–06025
|
2 | Ask on WhatsApp |
| 26 |
97095–06025
|
2 | Ask on WhatsApp |
| 27 |
92995–06600
|
2 | Ask on WhatsApp |
| 27 |
92995–06600
|
2 | Ask on WhatsApp |
| 28 |
90119–06M11
|
2 | Ask on WhatsApp |
| 28 |
90119–06M11
|
2 | Ask on WhatsApp |
| 29 |
664–42791–00
|
1 | Ask on WhatsApp |
| 29 |
664–42791–00
|
1 | Ask on WhatsApp |
| 29 |
664–42791–10
|
1 | Ask on WhatsApp |
