E40G’04
Section 19: UPPER CASING 1 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

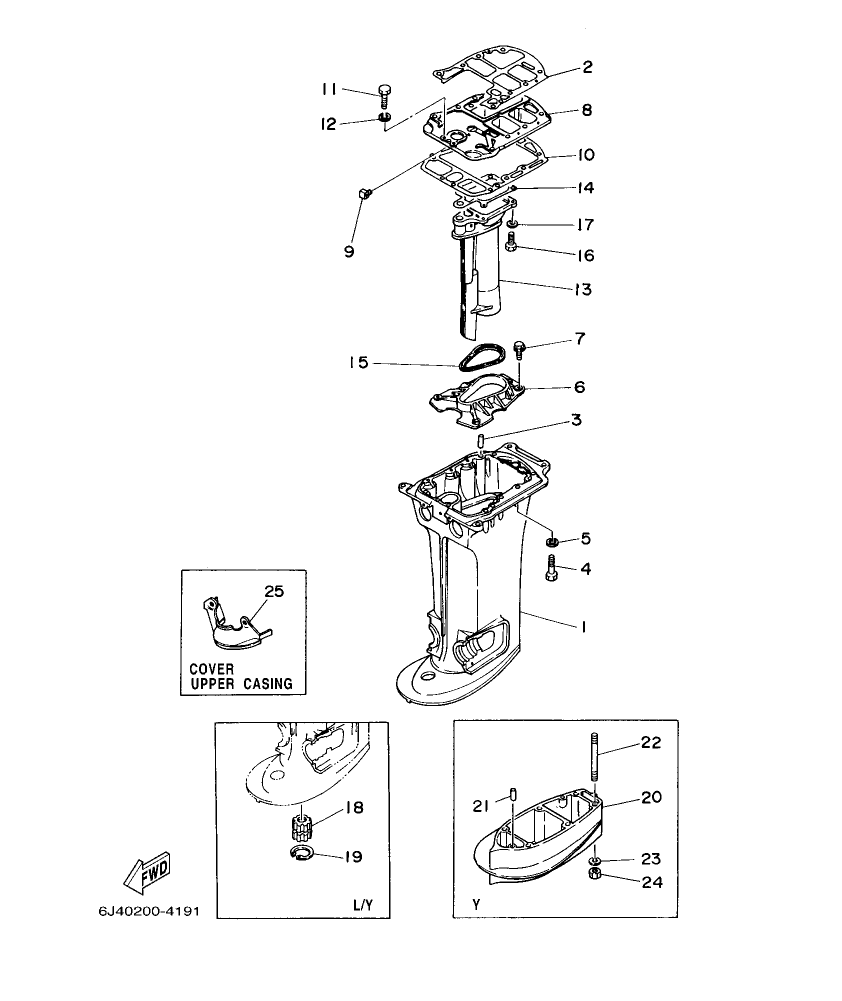

Diagram for section 19: UPPER CASING 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
676–45111–03–4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 1 |
676–45111–03–4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 1 |
6H9–45111–11–4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 1 |
6H9–45111–11–4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 1 |
6H9–45111–11–4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 2 |
6F5–45113–A0
GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 2 |
6F5–45113–A0
GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 2 |
6F5–45113–A0
GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 3 |
93606–25M00
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 3 |
93606–25M00
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 3 |
93606–25M00
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 4 |
97095–08040
BOLT
|
8 | Ask on WhatsApp |
| 4 |
97095–08040
BOLT
|
8 | Ask on WhatsApp |
| 4 |
97095–08040
BOLT
|
8 | Ask on WhatsApp |
| 5 |
92995–08100
WASHER
|
8 | Ask on WhatsApp |
| 5 |
92995–08100
WASHER
|
8 | Ask on WhatsApp |
| 5 |
92995–08100
WASHER
|
8 | Ask on WhatsApp |
| 6 |
6F5–41116–00–5B
PROTECTOR
|
1 | Ask on WhatsApp |
| 6 |
6F5–41116–00–5B
PROTECTOR
|
1 | Ask on WhatsApp |
| 6 |
6F5–41116–00–5B
PROTECTOR
|
1 | Ask on WhatsApp |
| 7 |
90105–06M01
BOLT, FLANGE
|
4 | Ask on WhatsApp |
| 7 |
90105–06M01
BOLT, FLANGE
|
4 | Ask on WhatsApp |
| 7 |
90105–06M01
BOLT, FLANGE
|
4 | Ask on WhatsApp |
| 8 |
6F5–41137–02–94
GUIDE, EXHAUST
|
1 | Ask on WhatsApp |
| 8 |
6F5–41137–02–94
GUIDE, EXHAUST
|
1 | Ask on WhatsApp |
| 8 |
6F5–41137–02–94
GUIDE, EXHAUST
|
1 | Ask on WhatsApp |
| 9 |
6F5–41141–00
ELBOW, WATER MIXING
|
1 | Ask on WhatsApp |
| 9 |
6F5–41141–00
ELBOW, WATER MIXING
|
1 | Ask on WhatsApp |
| 9 |
6F5–41141–00
ELBOW, WATER MIXING
|
1 | Ask on WhatsApp |
| 10 |
676–45114–A1
GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 10 |
676–45114–A1
GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 10 |
676–45114–A1
GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 11 |
97095–06025
BOLT
|
3 | Ask on WhatsApp |
| 11 |
97095–06025
BOLT
|
3 | Ask on WhatsApp |
| 11 |
97095–06025
BOLT
|
3 | Ask on WhatsApp |
| 12 |
92995–06100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 12 |
92995–06100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 12 |
92995–06100
WASHER, SPRING
|
3 | Ask on WhatsApp |
| 13 |
676–41131–01–5B
MANIFOLD, EXT. 1
|
1 | Ask on WhatsApp |
| 13 |
676–41131–01–5B
MANIFOLD, EXT. 1
|
1 | Ask on WhatsApp |
| 13 |
676–41131–01–5B
MANIFOLD, EXT. 1
|
1 | Ask on WhatsApp |
| 14 |
676–41133–A1
GASKET, EXHAUST MANIFOLD 1
|
1 | Ask on WhatsApp |
| 14 |
676–41133–A1
GASKET, EXHAUST MANIFOLD 1
|
1 | Ask on WhatsApp |
| 14 |
676–41133–A1
GASKET, EXHAUST MANIFOLD 1
|
1 | Ask on WhatsApp |
| 15 |
676–45127–00
SEAL
|
1 | Ask on WhatsApp |
| 15 |
676–45127–00
SEAL
|
1 | Ask on WhatsApp |
| 15 |
676–45127–00
SEAL
|
1 | Ask on WhatsApp |
| 16 |
97095–06020
BOLT
|
4 | Ask on WhatsApp |
| 16 |
97095–06020
BOLT
|
4 | Ask on WhatsApp |
| 16 |
97095–06020
BOLT
|
4 | Ask on WhatsApp |
| 17 |
92995–06100
WASHER, SPRING
|
4 | Ask on WhatsApp |
| 17 |
92995–06100
WASHER, SPRING
|
4 | Ask on WhatsApp |
| 17 |
92995–06100
WASHER, SPRING
|
4 | Ask on WhatsApp |
| 18 |
6A0–45318–00
BUSHING, DRIVE SHAFT
|
1 | Ask on WhatsApp |
| 18 |
6A0–45318–00
BUSHING, DRIVE SHAFT
|
1 | Ask on WhatsApp |
| 18 |
6A0–45318–00
BUSHING, DRIVE SHAFT
|
1 | Ask on WhatsApp |
| 19 |
93420–36M01
CIRCLIP
|
1 | Ask on WhatsApp |
| 19 |
93420–36M01
CIRCLIP
|
1 | Ask on WhatsApp |
| 19 |
93420–36M01
CIRCLIP
|
1 | Ask on WhatsApp |
| 20 |
6A0–45211–20–4D
EXTENSION
|
1 | Ask on WhatsApp |
| 21 |
93606–12019
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 22 |
90116–08M12
BOLT, STUD
|
6 | Ask on WhatsApp |
| 23 |
92990–08100
WASHER, SPRING
|
6 | Ask on WhatsApp |
| 24 |
95380–08600
NUT
|
6 | Ask on WhatsApp |
| 25 |
676–45151–00–4D
COVER, UPPER CASING
|
1 | Ask on WhatsApp |
| 25 |
676–45151–00–4D
COVER, UPPER CASING
|
1 | Ask on WhatsApp |
| 25 |
676–45151–10–4D
COVER, UPPER CASING
|
1 | Ask on WhatsApp |
| 25 |
676–45151–10–4D
COVER, UPPER CASING
|
1 | Ask on WhatsApp |
| 25 |
676–45151–10–4D
COVER, UPPER CASING
|
1 | Ask on WhatsApp |
