E40G’04
Section 2: CYLINDER & CRANKCASE (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

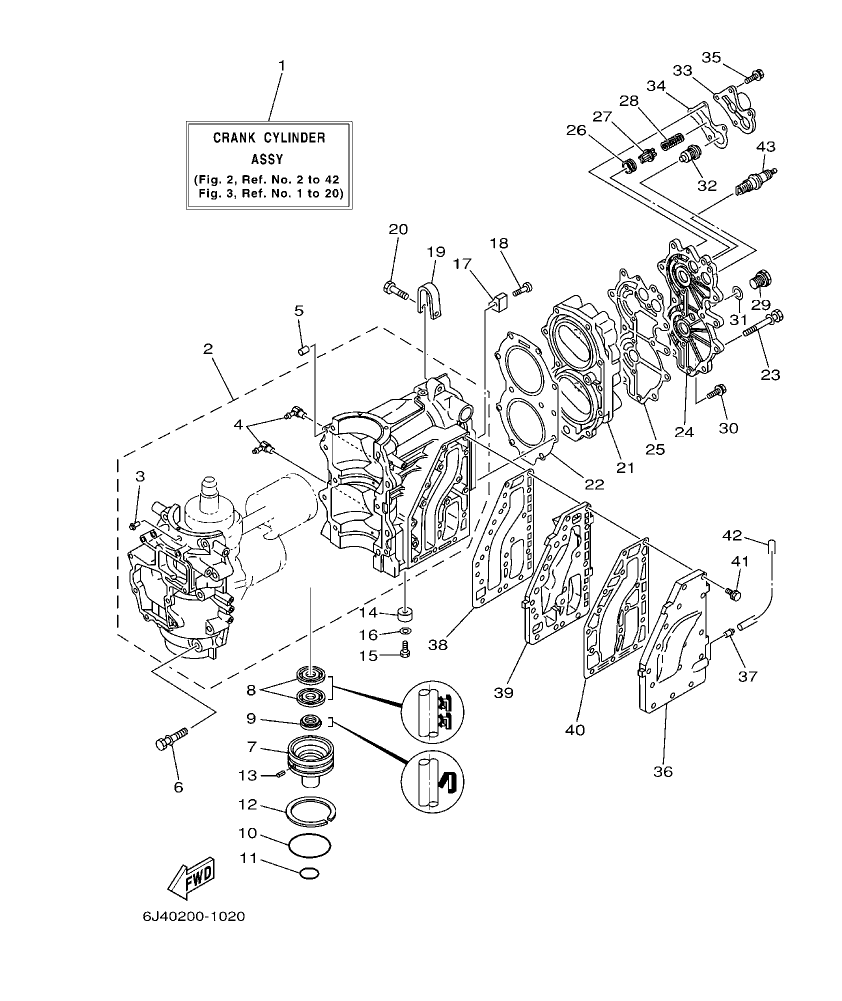

Diagram for section 2: CYLINDER & CRANKCASE.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–W0090–04–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–W0090–04–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–W0090–04–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 1 |
6J4–W0090–10–1S
CRANK CYLINDER ASSY
|
1 | Ask on WhatsApp |
| 2 |
6F6–15100–00–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 2 |
6F6–15100–00–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 2 |
6F6–15100–00–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 2 |
6J4–15100–10–1S
CRANKCASE ASSY
|
1 | Ask on WhatsApp |
| 3 |
624–14485–00
.PIPE, JOINT
|
1 | Ask on WhatsApp |
| 3 |
624–14485–00
.PIPE, JOINT
|
1 | Ask on WhatsApp |
| 3 |
624–14485–00
.PIPE, JOINT
|
1 | Ask on WhatsApp |
| 4 |
650–11370–01
.CHECK VALVE ASSY
|
2 | Ask on WhatsApp |
| 4 |
650–11370–01
.CHECK VALVE ASSY
|
2 | Ask on WhatsApp |
| 4 |
650–11370–01
.CHECK VALVE ASSY
|
2 | Ask on WhatsApp |
| 5 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 5 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 5 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 6 |
90119–10005
BOLT, WITH WASHER
|
10 | Ask on WhatsApp |
| 6 |
90119–10005
BOLT, WITH WASHER
|
10 | Ask on WhatsApp |
| 6 |
90119–10005
BOLT, WITH WASHER
|
10 | Ask on WhatsApp |
| 7 |
6F5–15396–01–5B
HOUSING, OIL SEAL
|
1 | Ask on WhatsApp |
| 7 |
6F5–15396–01–5B
HOUSING, OIL SEAL
|
1 | Ask on WhatsApp |
| 7 |
6F5–15396–01–5B
HOUSING, OIL SEAL
|
1 | Ask on WhatsApp |
| 8 |
93101–30M33
OIL SEAL
|
2 | Ask on WhatsApp |
| 8 |
93101–30M33
OIL SEAL
|
2 | Ask on WhatsApp |
| 8 |
93101–30M33
OIL SEAL
|
2 | Ask on WhatsApp |
| 9 |
93104–16M01
OIL SEAL
|
1 | Ask on WhatsApp |
| 9 |
93104–16M01
OIL SEAL
|
1 | Ask on WhatsApp |
| 9 |
93104–16M01
OIL SEAL
|
1 | Ask on WhatsApp |
| 10 |
93210–65M50
O-RING
|
1 | Ask on WhatsApp |
| 10 |
93210–65M50
O-RING
|
1 | Ask on WhatsApp |
| 10 |
93210–65M50
O-RING
|
1 | Ask on WhatsApp |
| 11 |
93210–22M02
O-RING
|
1 | Ask on WhatsApp |
| 11 |
93210–22M02
O-RING
|
1 | Ask on WhatsApp |
| 11 |
93210–22M02
O-RING
|
1 | Ask on WhatsApp |
| 12 |
93440–68M03
CIRCLIP
|
1 | Ask on WhatsApp |
| 12 |
93440–68M03
CIRCLIP
|
1 | Ask on WhatsApp |
| 12 |
93440–68M03
CIRCLIP
|
1 | Ask on WhatsApp |
| 13 |
91690–30010
PIN, SPRING
|
1 | Ask on WhatsApp |
| 13 |
91690–30010
PIN, SPRING
|
1 | Ask on WhatsApp |
| 13 |
91690–30010
PIN, SPRING
|
1 | Ask on WhatsApp |
| 14 |
676–45251–00
ANODE
|
1 | Ask on WhatsApp |
| 14 |
676–45251–00
ANODE
|
1 | Ask on WhatsApp |
| 14 |
676–45251–00
ANODE
|
1 | Ask on WhatsApp |
| 15 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 15 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 15 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 16 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 16 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 16 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 17 |
676–11325–00
ANODE
|
1 | Ask on WhatsApp |
| 17 |
676–11325–00
ANODE
|
1 | Ask on WhatsApp |
| 17 |
676–11325–00
ANODE
|
1 | Ask on WhatsApp |
| 18 |
90141–06M00
SCREW, COUNTERSUNK
|
1 | Ask on WhatsApp |
| 18 |
90141–06M00
SCREW, COUNTERSUNK
|
1 | Ask on WhatsApp |
| 18 |
90141–06M00
SCREW, COUNTERSUNK
|
1 | Ask on WhatsApp |
| 19 |
6F5–11119–00
HANGER, ENGINE
|
1 | Ask on WhatsApp |
| 19 |
6F5–11119–00
HANGER, ENGINE
|
1 | Ask on WhatsApp |
| 19 |
6F5–11119–00
HANGER, ENGINE
|
1 | Ask on WhatsApp |
| 20 |
90101–08001
BOLT
|
1 | Ask on WhatsApp |
| 20 |
90101–08001
BOLT
|
1 | Ask on WhatsApp |
| 20 |
90101–08001
BOLT
|
1 | Ask on WhatsApp |
| 21 |
6F6–11111–00–1S
HEAD, CYLINDER 1
|
1 | Ask on WhatsApp |
| 21 |
6F6–11111–00–1S
HEAD, CYLINDER 1
|
1 | Ask on WhatsApp |
| 21 |
6F6–11111–00–1S
HEAD, CYLINDER 1
|
1 | Ask on WhatsApp |
| 22 |
6F5–11181–A1
GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 22 |
6F5–11181–A1
GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 22 |
6F5–11181–A1
GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 23 |
90119–08MA5
BOLT, WITH WASHER
|
11 | Ask on WhatsApp |
| 23 |
90119–08MA5
BOLT, WITH WASHER
|
11 | Ask on WhatsApp |
| 23 |
90119–08MA5
BOLT, WITH WASHER
|
11 | Ask on WhatsApp |
| 24 |
6F6–11191–00–1S
COVER, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 24 |
6F6–11191–00–1S
COVER, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 24 |
6F6–11191–00–1S
COVER, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 25 |
6F6–11193–A1
GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 25 |
6F6–11193–A1
GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 25 |
6F6–11193–A1
GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 26 |
90480–18065
GROMMET
|
1 | Ask on WhatsApp |
| 26 |
90480–18065
GROMMET
|
1 | Ask on WhatsApp |
| 26 |
90480–18065
GROMMET
|
1 | Ask on WhatsApp |
| 27 |
663–12416–00
VALVE, PRESSURE CONTROL
|
1 | Ask on WhatsApp |
| 27 |
663–12416–00
VALVE, PRESSURE CONTROL
|
1 | Ask on WhatsApp |
| 27 |
663–12416–00
VALVE, PRESSURE CONTROL
|
1 | Ask on WhatsApp |
| 28 |
90501–14M02
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 28 |
90501–14M02
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 28 |
90501–14M02
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 29 |
90340–14036
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 29 |
90340–14036
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 29 |
90340–14036
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 30 |
90119–06MA3
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 30 |
90119–06MA3
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 30 |
90119–06MA3
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 31 |
90430–14115
GASKET
|
1 | Ask on WhatsApp |
| 31 |
90430–14115
GASKET
|
1 | Ask on WhatsApp |
| 31 |
90430–14115
GASKET
|
1 | Ask on WhatsApp |
| 32 |
6F5–12411–02
THERMOSTAT
|
1 | Ask on WhatsApp |
| 32 |
6F5–12411–02
THERMOSTAT
|
1 | Ask on WhatsApp |
| 32 |
6F5–12411–02
THERMOSTAT
|
1 | Ask on WhatsApp |
| 33 |
6E9–12413–00–1S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 33 |
6E9–12413–00–1S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 33 |
6E9–12413–00–1S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 34 |
6E9–12414–A1
GASKET, COVER
|
1 | Ask on WhatsApp |
| 34 |
6E9–12414–A1
GASKET, COVER
|
1 | Ask on WhatsApp |
| 34 |
6E9–12414–A1
GASKET, COVER
|
1 | Ask on WhatsApp |
| 35 |
90119–06MA4
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 35 |
90119–06MA4
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 35 |
90119–06MA4
BOLT, WITH WASHER
|
4 | Ask on WhatsApp |
| 36 |
6F5–41113–01–1S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 36 |
6F5–41113–01–1S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 36 |
6F5–41113–01–1S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 37 |
650–24378–00
PIPE, JOINT 4
|
1 | Ask on WhatsApp |
| 37 |
650–24378–00
PIPE, JOINT 4
|
1 | Ask on WhatsApp |
| 37 |
650–24378–00
PIPE, JOINT 4
|
1 | Ask on WhatsApp |
| 38 |
6F5–41112–A0
GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 38 |
6F5–41112–A0
GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 38 |
6F5–41112–A0
GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 39 |
6F5–41111–01–1S
INNER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 39 |
6F5–41111–01–1S
INNER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 39 |
6F5–41111–01–1S
INNER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 40 |
6F5–41114–A0
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 40 |
6F5–41114–A0
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 40 |
6F5–41114–A0
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 41 |
90119–06MA3
BOLT, WITH WASHER
|
16 | Ask on WhatsApp |
| 41 |
90119–06MA3
BOLT, WITH WASHER
|
16 | Ask on WhatsApp |
| 41 |
90119–06MA3
BOLT, WITH WASHER
|
16 | Ask on WhatsApp |
| 42 |
90445–09M37
HOSE (L240)
|
1 | Ask on WhatsApp |
| 42 |
90445–09M37
HOSE (L240)
|
1 | Ask on WhatsApp |
| 42 |
90445–09M37
HOSE (L240)
|
1 | Ask on WhatsApp |
| 43 |
94702–00040
PLUG, SPARK (NGK B7HS)
|
2 | Ask on WhatsApp |
| 43 |
94702–00040
PLUG, SPARK (NGK B7HS)
|
2 | Ask on WhatsApp |
| 43 |
94702–00040
PLUG, SPARK (NGK B7HS)
|
2 | Ask on WhatsApp |
| 43 |
94702–00272
PLUG, SPARK (NGK BR7HS)
|
2 | Ask on WhatsApp |
