E40G’04
Section 14: STEERING (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

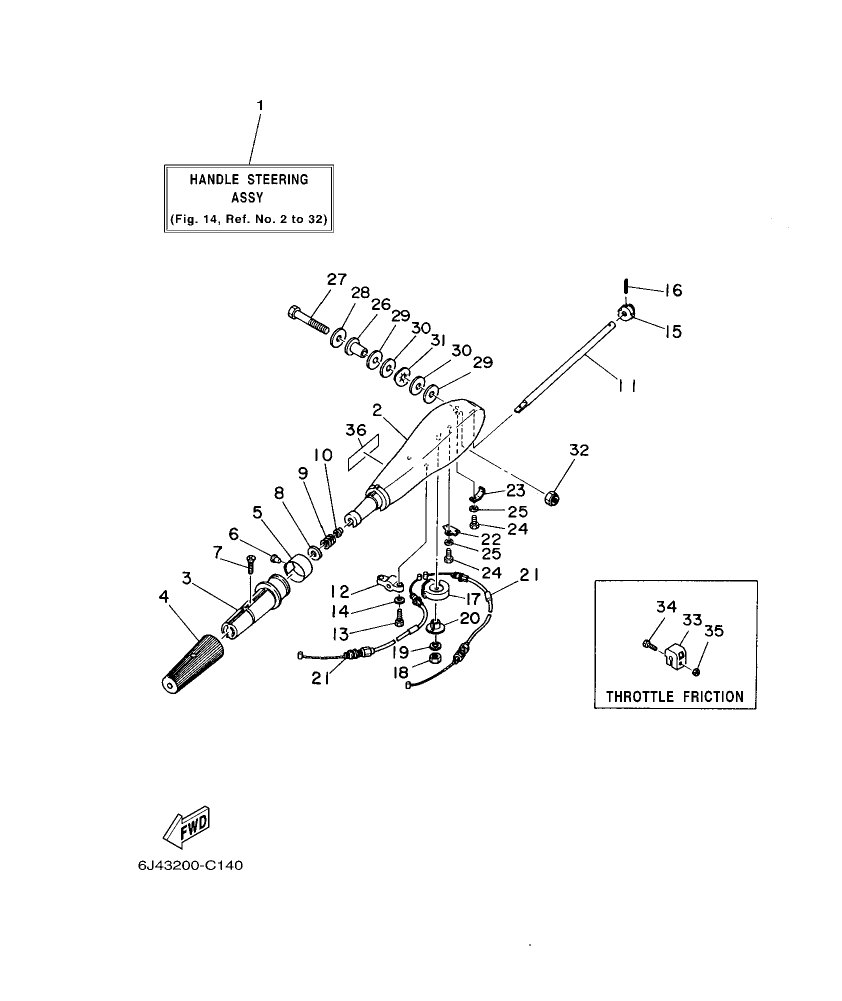

Diagram for section 14: STEERING.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–W0084–00–4D
HANDLE STEERING ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–W0084–00–4D
HANDLE STEERING ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–W0084–00–4D
HANDLE STEERING ASSY
|
1 | Ask on WhatsApp |
| 2 |
676–42111–02–4D
HANDLE, STEERING
|
1 | Ask on WhatsApp |
| 2 |
676–42111–02–4D
HANDLE, STEERING
|
1 | Ask on WhatsApp |
| 2 |
676–42111–02–4D
HANDLE, STEERING
|
1 | Ask on WhatsApp |
| 3 |
664–42119–00
GRIP, STEERING HANDLE
|
1 | Ask on WhatsApp |
| 3 |
664–42119–00
GRIP, STEERING HANDLE
|
1 | Ask on WhatsApp |
| 3 |
664–42119–00
GRIP, STEERING HANDLE
|
1 | Ask on WhatsApp |
| 4 |
6F6–42177–A0
RUBBER, HANDLE
|
1 | Ask on WhatsApp |
| 4 |
6F6–42177–A0
RUBBER, HANDLE
|
1 | Ask on WhatsApp |
| 4 |
6F6–42177–A0
RUBBER, HANDLE
|
1 | Ask on WhatsApp |
| 5 |
6F6–42137–10
INDICATOR, THROTTLE
|
1 | Ask on WhatsApp |
| 5 |
6F6–42137–10
INDICATOR, THROTTLE
|
1 | Ask on WhatsApp |
| 5 |
6F6–42137–10
INDICATOR, THROTTLE
|
1 | Ask on WhatsApp |
| 6 |
90269–02M09
RIVET
|
1 | Ask on WhatsApp |
| 6 |
90269–02M09
RIVET
|
1 | Ask on WhatsApp |
| 6 |
90269–02M09
RIVET
|
1 | Ask on WhatsApp |
| 7 |
90149–05M13
SCREW
|
1 | Ask on WhatsApp |
| 7 |
90149–05M13
SCREW
|
1 | Ask on WhatsApp |
| 7 |
90149–05M13
SCREW
|
1 | Ask on WhatsApp |
| 8 |
92903–10600
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 8 |
92903–10600
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 8 |
92903–10600
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 9 |
90501–23215
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 9 |
90501–23215
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 9 |
90501–23215
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 10 |
90386–08032
BUSH
|
1 | Ask on WhatsApp |
| 10 |
90386–08032
BUSH
|
1 | Ask on WhatsApp |
| 10 |
90386–08032
BUSH
|
1 | Ask on WhatsApp |
| 11 |
676–42115–00
SHAFT, STEERING HANDLE
|
1 | Ask on WhatsApp |
| 11 |
676–42115–00
SHAFT, STEERING HANDLE
|
1 | Ask on WhatsApp |
| 11 |
676–42115–00
SHAFT, STEERING HANDLE
|
1 | Ask on WhatsApp |
| 12 |
676–42159–00
STAY
|
1 | Ask on WhatsApp |
| 12 |
676–42159–00
STAY
|
1 | Ask on WhatsApp |
| 12 |
676–42159–00
STAY
|
1 | Ask on WhatsApp |
| 13 |
97095–06020
BOLT
|
2 | Ask on WhatsApp |
| 13 |
97095–06020
BOLT
|
2 | Ask on WhatsApp |
| 13 |
97095–06020
BOLT
|
2 | Ask on WhatsApp |
| 14 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 14 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 14 |
92995–06600
WASHER
|
2 | Ask on WhatsApp |
| 15 |
650–42152–00–94
GEAR
|
1 | Ask on WhatsApp |
| 15 |
650–42152–00–94
GEAR
|
1 | Ask on WhatsApp |
| 15 |
650–42152–00–94
GEAR
|
1 | Ask on WhatsApp |
| 16 |
91690–30025
PIN, SPRING
|
1 | Ask on WhatsApp |
| 16 |
91690–30025
PIN, SPRING
|
1 | Ask on WhatsApp |
| 16 |
91690–30025
PIN, SPRING
|
1 | Ask on WhatsApp |
| 17 |
676–42151–00–94
PINION
|
1 | Ask on WhatsApp |
| 17 |
676–42151–00–94
PINION
|
1 | Ask on WhatsApp |
| 17 |
676–42151–00–94
PINION
|
1 | Ask on WhatsApp |
| 18 |
95380–06600
NUT, HEXAGON
|
1 | Ask on WhatsApp |
| 18 |
95380–06600
NUT, HEXAGON
|
1 | Ask on WhatsApp |
| 18 |
95380–06600
NUT, HEXAGON
|
1 | Ask on WhatsApp |
| 19 |
92990–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 19 |
92990–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 19 |
92990–06100
WASHER, SPRING
|
1 | Ask on WhatsApp |
| 20 |
90386–08M00
BUSH
|
1 | Ask on WhatsApp |
| 20 |
90386–08M00
BUSH
|
1 | Ask on WhatsApp |
| 20 |
90386–08M00
BUSH
|
1 | Ask on WhatsApp |
| 21 |
6F5–26311–00
CABLE, THROTTLE 1
|
2 | Ask on WhatsApp |
| 21 |
6F5–26311–00
CABLE, THROTTLE 1
|
2 | Ask on WhatsApp |
| 21 |
6F5–26311–00
CABLE, THROTTLE 1
|
2 | Ask on WhatsApp |
| 22 |
676–26391–00
CLIP, CABLE
|
1 | Ask on WhatsApp |
| 22 |
676–26391–00
CLIP, CABLE
|
1 | Ask on WhatsApp |
| 22 |
676–26391–00
CLIP, CABLE
|
1 | Ask on WhatsApp |
| 23 |
676–26392–00
CLIP, CABLE 2
|
1 | Ask on WhatsApp |
| 23 |
676–26392–00
CLIP, CABLE 2
|
1 | Ask on WhatsApp |
| 23 |
676–26392–00
CLIP, CABLE 2
|
1 | Ask on WhatsApp |
| 24 |
97095–05010
BOLT
|
2 | Ask on WhatsApp |
| 24 |
97095–05010
BOLT
|
2 | Ask on WhatsApp |
| 24 |
97095–05010
BOLT
|
2 | Ask on WhatsApp |
| 25 |
92995–05600
WASHER
|
2 | Ask on WhatsApp |
| 25 |
92995–05600
WASHER
|
2 | Ask on WhatsApp |
| 25 |
92995–05600
WASHER
|
2 | Ask on WhatsApp |
| 26 |
90386–12089
BUSH
|
1 | Ask on WhatsApp |
| 26 |
90386–12089
BUSH
|
1 | Ask on WhatsApp |
| 26 |
90386–12089
BUSH
|
1 | Ask on WhatsApp |
| 27 |
90101–12M37
BOLT
|
1 | Ask on WhatsApp |
| 27 |
90101–12M37
BOLT
|
1 | Ask on WhatsApp |
| 27 |
90101–12M37
BOLT
|
1 | Ask on WhatsApp |
| 28 |
92990–12200
WASHER, PLAIN
|
1 | Ask on WhatsApp |
| 28 |
92990–12200
WASHER, PLAIN
|
1 | Ask on WhatsApp |
| 28 |
92990–12200
WASHER, PLAIN
|
1 | Ask on WhatsApp |
| 29 |
90202–12092
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 29 |
90202–12092
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 29 |
90202–12092
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 30 |
90201–12537
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 30 |
90201–12537
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 30 |
90201–12537
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 31 |
90206–12054
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 31 |
90206–12054
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 31 |
90206–12054
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 32 |
90185–12058
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 32 |
90185–12058
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 32 |
90185–12058
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 33 |
656–42126–01
FRICTION, STEERING HANDLE GRIP
|
1 | Ask on WhatsApp |
| 33 |
656–42126–01
FRICTION, STEERING HANDLE GRIP
|
1 | Ask on WhatsApp |
| 33 |
656–42126–01
FRICTION, STEERING HANDLE GRIP
|
1 | Ask on WhatsApp |
| 34 |
97095–06020
BOLT
|
1 | Ask on WhatsApp |
| 34 |
97095–06020
BOLT
|
1 | Ask on WhatsApp |
| 34 |
97095–06020
BOLT
|
1 | Ask on WhatsApp |
| 35 |
90185–06062
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 35 |
90185–06062
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 35 |
90185–06062
NUT, SELF-LOCKING
|
1 | Ask on WhatsApp |
| 36 |
6E0–83627–41
LABEL, CAUTION 7
|
1 | Ask on WhatsApp |
| 36 |
6E0–83627–41
LABEL, CAUTION 7
|
1 | Ask on WhatsApp |
| 36 |
6E0–83627–41
LABEL, CAUTION 7
|
1 | Ask on WhatsApp |
