E40G’04
Section 23: LOWER CASING & DRIVE 3 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

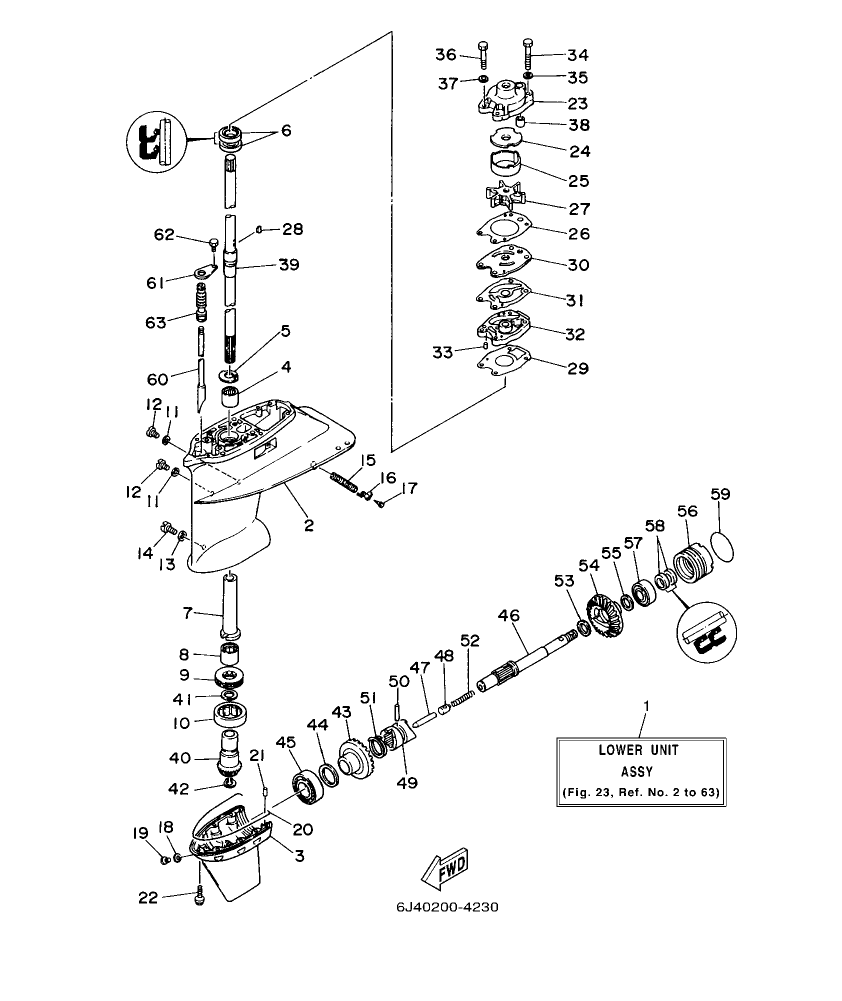

Diagram for section 23: LOWER CASING & DRIVE 3.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–45300–02–4D
LOWER UNIT ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–45300–12–4D
LOWER UNIT ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–45300–12–4D
LOWER UNIT ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–45300–22–4D
LOWER UNIT ASSY
|
1 | Ask on WhatsApp |
| 2 |
6F5–45311–02–4D
CASING, LOWER
|
1 | Ask on WhatsApp |
| 2 |
6F5–45311–02–4D
CASING, LOWER
|
1 | Ask on WhatsApp |
| 3 |
6F5–45312–01–4D
CASING, LOWER
|
1 | Ask on WhatsApp |
| 3 |
6F5–45312–01–4D
CASING, LOWER
|
1 | Ask on WhatsApp |
| 4 |
93315–217U0
BEARING
|
1 | Ask on WhatsApp |
| 4 |
93315–217U0
BEARING
|
1 | Ask on WhatsApp |
| 5 |
676–45533–00
SHIM
|
1 | Ask on WhatsApp |
| 5 |
676–45533–00
SHIM
|
1 | Ask on WhatsApp |
| 6 |
93101–22M00
OIL SEAL
|
2 | Ask on WhatsApp |
| 6 |
93101–22M00
OIL SEAL
|
2 | Ask on WhatsApp |
| 7 |
676–45536–00
SLEEVE, DRIVE SHAFT
|
1 | Ask on WhatsApp |
| 7 |
676–45536–00
SLEEVE, DRIVE SHAFT
|
1 | Ask on WhatsApp |
| 8 |
93315–324U1
BEARING
|
1 | Ask on WhatsApp |
| 8 |
93315–324U1
BEARING
|
1 | Ask on WhatsApp |
| 9 |
93342–624U0
BEARING
|
1 | Ask on WhatsApp |
| 9 |
93342–624U0
BEARING
|
1 | Ask on WhatsApp |
| 10 |
93390–000U0
BEARING
|
1 | Ask on WhatsApp |
| 10 |
93390–000U0
BEARING
|
1 | Ask on WhatsApp |
| 11 |
90430–08020
GASKET
|
2 | Ask on WhatsApp |
| 11 |
90430–08020
GASKET
|
2 | Ask on WhatsApp |
| 12 |
90340–08002
PLUG, STRAIGHT SCREW
|
2 | Ask on WhatsApp |
| 12 |
90340–08002
PLUG, STRAIGHT SCREW
|
2 | Ask on WhatsApp |
| 13 |
90430–06M03
GASKET
|
1 | Ask on WhatsApp |
| 13 |
90430–06M03
GASKET
|
1 | Ask on WhatsApp |
| 14 |
90149–06M00
SCREW
|
1 | Ask on WhatsApp |
| 14 |
90149–06M00
SCREW
|
1 | Ask on WhatsApp |
| 15 |
676–45215–01
COVER, WATER INLET
|
1 | Ask on WhatsApp |
| 15 |
676–45215–01
COVER, WATER INLET
|
1 | Ask on WhatsApp |
| 16 |
6F5–45279–01
CAP
|
1 | Ask on WhatsApp |
| 16 |
6F5–45279–01
CAP
|
1 | Ask on WhatsApp |
| 17 |
97780–60525
SCREW, TAPPING
|
1 | Ask on WhatsApp |
| 17 |
97780–60525
SCREW, TAPPING
|
1 | Ask on WhatsApp |
| 18 |
90430–08020
GASKET
|
1 | Ask on WhatsApp |
| 18 |
90430–08020
GASKET
|
1 | Ask on WhatsApp |
| 19 |
688–45341–10
PLUG, DRAIN
|
1 | Ask on WhatsApp |
| 19 |
688–45341–10
PLUG, DRAIN
|
1 | Ask on WhatsApp |
| 20 |
676–45314–00
SEAL, LOWER CASING
|
1 | Ask on WhatsApp |
| 20 |
676–45314–00
SEAL, LOWER CASING
|
1 | Ask on WhatsApp |
| 21 |
93604–09068
PIN, DOWEL
|
1 | Ask on WhatsApp |
| 21 |
93604–09068
PIN, DOWEL
|
1 | Ask on WhatsApp |
| 22 |
90105–06M01
BOLT, FLANGE
|
9 | Ask on WhatsApp |
| 22 |
90105–06M01
BOLT, FLANGE
|
9 | Ask on WhatsApp |
| 23 |
676–44311–00
HOUSING, WATER PUMP
|
1 | Ask on WhatsApp |
| 23 |
676–44311–00
HOUSING, WATER PUMP
|
1 | Ask on WhatsApp |
| 24 |
676–44321–40
INNER PLATE, CARTRIDGE
|
1 | Ask on WhatsApp |
| 24 |
676–44321–40
INNER PLATE, CARTRIDGE
|
1 | Ask on WhatsApp |
| 25 |
676–44322–40
INSERT, CARTRIDGE
|
1 | Ask on WhatsApp |
| 25 |
676–44322–40
INSERT, CARTRIDGE
|
1 | Ask on WhatsApp |
| 26 |
676–44315–A1
GASKET, WATER PUMP
|
1 | Ask on WhatsApp |
| 26 |
676–44315–A1
GASKET, WATER PUMP
|
1 | Ask on WhatsApp |
| 27 |
6F5–44352–00
IMPELLER
|
1 | Ask on WhatsApp |
| 27 |
6F5–44352–00
IMPELLER
|
1 | Ask on WhatsApp |
| 28 |
90280–04M00
KEY, WOODRUFF
|
1 | Ask on WhatsApp |
| 28 |
90280–04M00
KEY, WOODRUFF
|
1 | Ask on WhatsApp |
| 29 |
676–44316–A1
GASKET, WATER PUMP
|
1 | Ask on WhatsApp |
| 29 |
676–44316–A1
GASKET, WATER PUMP
|
1 | Ask on WhatsApp |
| 30 |
676–44323–40
OUTER PLATE, CARTRIDGE
|
1 | Ask on WhatsApp |
| 30 |
676–44323–40
OUTER PLATE, CARTRIDGE
|
1 | Ask on WhatsApp |
| 31 |
676–44324–A1
GASKET, CARTRIDGE
|
1 | Ask on WhatsApp |
| 31 |
676–44324–A1
GASKET, CARTRIDGE
|
1 | Ask on WhatsApp |
| 32 |
676–44341–01–94
HOUSING, WATER PUMP
|
1 | Ask on WhatsApp |
| 32 |
676–44341–01–94
HOUSING, WATER PUMP
|
1 | Ask on WhatsApp |
| 33 |
93604–08062
PIN, DOWEL
|
3 | Ask on WhatsApp |
| 33 |
93604–08062
PIN, DOWEL
|
3 | Ask on WhatsApp |
| 34 |
97095–08055
BOLT
|
2 | Ask on WhatsApp |
| 34 |
97095–08055
BOLT
|
2 | Ask on WhatsApp |
| 35 |
92995–08600
WASHER
|
2 | Ask on WhatsApp |
| 35 |
92995–08600
WASHER
|
2 | Ask on WhatsApp |
| 36 |
97095–08045
BOLT
|
2 | Ask on WhatsApp |
| 36 |
97095–08045
BOLT
|
2 | Ask on WhatsApp |
| 37 |
92995–08600
WASHER
|
2 | Ask on WhatsApp |
| 37 |
92995–08600
WASHER
|
2 | Ask on WhatsApp |
| 38 |
663–44366–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 38 |
663–44366–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 39 |
676–45501–00
DRIVE SHAFT COMP.
|
1 | Ask on WhatsApp |
| 39 |
676–45501–10
DRIVE SHAFT COMP.
|
1 | Ask on WhatsApp |
| 39 |
676–45501–10
DRIVE SHAFT COMP.
|
1 | Ask on WhatsApp |
| 39 |
676–45501–20
DRIVE SHAFT COMP.
|
1 | Ask on WhatsApp |
| 40 |
6F5–45551–00
PINION (13T)
|
1 | Ask on WhatsApp |
| 40 |
6F5–45551–00
PINION (13T)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–70
SHIM (T:0.70MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–70
SHIM (T:0.70MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–75
SHIM (T:0.75MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–75
SHIM (T:0.75MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–80
SHIM (T:0.80MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–80
SHIM (T:0.80MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–85
SHIM (T:0.85MM)
|
1 | Ask on WhatsApp |
| 41 |
676–45587–00–85
SHIM (T:0.85MM)
|
1 | Ask on WhatsApp |
| 42 |
93410–16007
CIRCLIP
|
1 | Ask on WhatsApp |
| 42 |
93410–16007
CIRCLIP
|
1 | Ask on WhatsApp |
| 43 |
6F5–45560–00
GEAR (24T)
|
1 | Ask on WhatsApp |
| 43 |
6F5–45560–00
GEAR (24T)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–07
SHIM (T:0.7MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–07
SHIM (T:0.7MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–08
SHIM (T:0.8MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–08
SHIM (T:0.8MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–09
SHIM (T:0.9MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–09
SHIM (T:0.9MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–10
SHIM (T:1.0MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–10
SHIM (T:1.0MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–11
SHIM (T:1.1MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–11
SHIM (T:1.1MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–12
SHIM (T:1.2MM)
|
1 | Ask on WhatsApp |
| 44 |
676–45567–00–12
SHIM (T:1.2MM)
|
1 | Ask on WhatsApp |
| 45 |
93332–000U0
BEARING
|
1 | Ask on WhatsApp |
| 45 |
93332–000U0
BEARING
|
1 | Ask on WhatsApp |
| 46 |
6F6–45611–00
SHAFT, PROPELLER
|
1 | Ask on WhatsApp |
| 46 |
6F6–45611–00
SHAFT, PROPELLER
|
1 | Ask on WhatsApp |
| 47 |
676–45635–00
PLUNGER, SHIFT
|
1 | Ask on WhatsApp |
| 47 |
676–45635–00
PLUNGER, SHIFT
|
1 | Ask on WhatsApp |
| 48 |
663–45634–00
SLIDE, SHIFT
|
1 | Ask on WhatsApp |
| 48 |
663–45634–00
SLIDE, SHIFT
|
1 | Ask on WhatsApp |
| 49 |
663–45631–01
CLUTCH, DOG
|
1 | Ask on WhatsApp |
| 49 |
663–45631–01
CLUTCH, DOG
|
1 | Ask on WhatsApp |
| 50 |
90250–06023
PIN, STRAIGHT
|
1 | Ask on WhatsApp |
| 50 |
90250–06023
PIN, STRAIGHT
|
1 | Ask on WhatsApp |
| 51 |
663–45633–00
RING, CROSS PIN
|
1 | Ask on WhatsApp |
| 51 |
663–45633–00
RING, CROSS PIN
|
1 | Ask on WhatsApp |
| 52 |
90501–16M01
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 52 |
90501–16M01
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 53 |
90201–20MA8
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 53 |
90201–20MA8
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 54 |
6F5–45570–00
GEAR
|
1 | Ask on WhatsApp |
| 54 |
6F5–45570–00
GEAR
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–18
SHIM (T:1.8MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–18
SHIM (T:1.8MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–19
SHIM (T:1.9MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–19
SHIM (T:1.9MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–20
SHIM (T:2.0MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–20
SHIM (T:2.0MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–21
SHIM (T:2.1MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–21
SHIM (T:2.1MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–22
SHIM (T:2.2MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–22
SHIM (T:2.2MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–23
SHIM (T:2.3MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–23
SHIM (T:2.3MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–24
SHIM (T:2.4MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–24
SHIM (T:2.4MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–25
SHIM (T:2.5MM)
|
1 | Ask on WhatsApp |
| 55 |
676–45577–00–25
SHIM (T:2.5MM)
|
1 | Ask on WhatsApp |
| 56 |
676–45361–01–94
CAP, LOWER CASING
|
1 | Ask on WhatsApp |
| 56 |
676–45361–01–94
CAP, LOWER CASING
|
1 | Ask on WhatsApp |
| 57 |
93306–20401
BEARING (B6204)
|
1 | Ask on WhatsApp |
| 57 |
93306–20401
BEARING (B6204)
|
1 | Ask on WhatsApp |
| 58 |
93101–20048
OIL SEAL
|
2 | Ask on WhatsApp |
| 58 |
93101–20048
OIL SEAL
|
2 | Ask on WhatsApp |
| 59 |
93210–57M00
O-RING
|
1 | Ask on WhatsApp |
| 59 |
93210–57M00
O-RING
|
1 | Ask on WhatsApp |
| 60 |
676–44150–00
SHIFT CAM ASSY
|
1 | Ask on WhatsApp |
| 60 |
676–44150–10
SHIFT CAM ASSY
|
1 | Ask on WhatsApp |
| 60 |
676–44150–10
SHIFT CAM ASSY
|
1 | Ask on WhatsApp |
| 60 |
676–44150–20
SHIFT CAM ASSY
|
1 | Ask on WhatsApp |
| 61 |
650–45321–00
PLATE
|
1 | Ask on WhatsApp |
| 61 |
650–45321–00
PLATE
|
1 | Ask on WhatsApp |
| 62 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 62 |
97095–06010
BOLT
|
1 | Ask on WhatsApp |
| 63 |
650–44147–00
BOOT, SHIFT ROD
|
1 | Ask on WhatsApp |
| 63 |
650–44147–00
BOOT, SHIFT ROD
|
1 | Ask on WhatsApp |
