E40G’04
Section 15: CONTROL 1 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

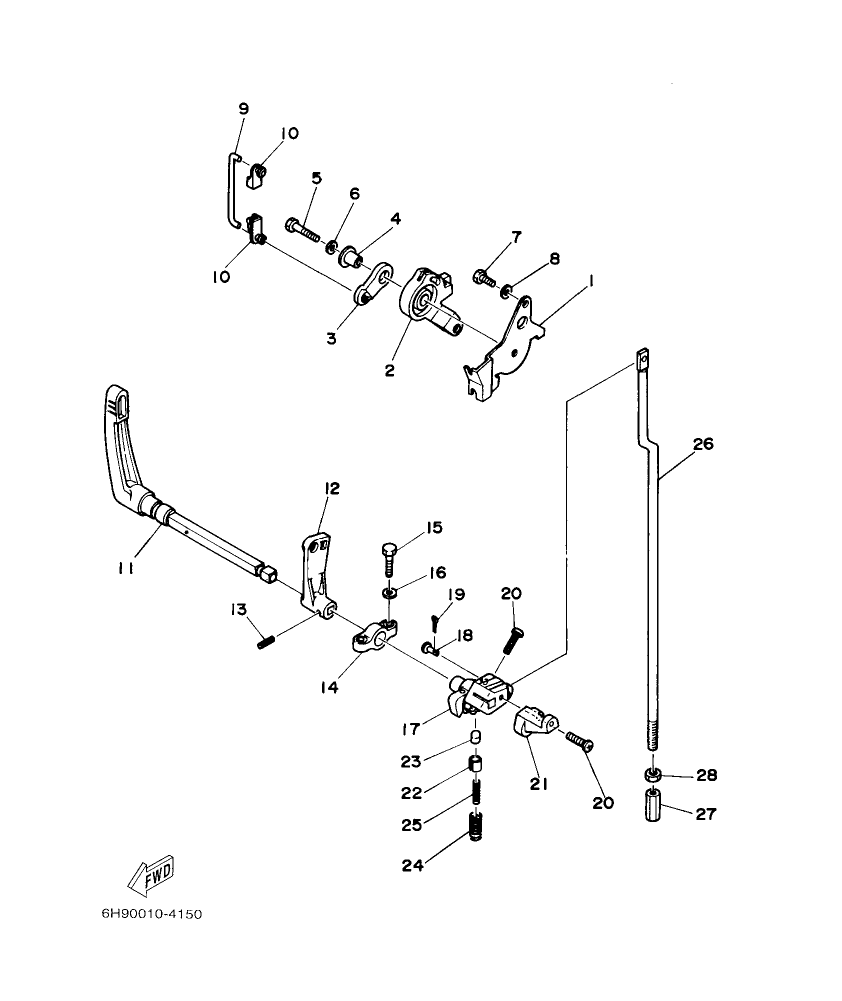

Diagram for section 15: CONTROL 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F5–14497–00
STAY, THROTTLE WIRE
|
1 | Ask on WhatsApp |
| 1 |
6F5–14497–00
STAY, THROTTLE WIRE
|
1 | Ask on WhatsApp |
| 1 |
6F5–14497–00
STAY, THROTTLE WIRE
|
1 | Ask on WhatsApp |
| 2 |
6F5–41638–00
PULLEY
|
1 | Ask on WhatsApp |
| 2 |
6F5–41638–00
PULLEY
|
1 | Ask on WhatsApp |
| 2 |
6F5–41638–00
PULLEY
|
1 | Ask on WhatsApp |
| 3 |
6F5–41283–00
LEVER, FREE ACCEL.
|
1 | Ask on WhatsApp |
| 3 |
6F5–41283–00
LEVER, FREE ACCEL.
|
1 | Ask on WhatsApp |
| 3 |
6F5–41283–00
LEVER, FREE ACCEL.
|
1 | Ask on WhatsApp |
| 4 |
90387–06M29
COLLAR
|
1 | Ask on WhatsApp |
| 4 |
90387–06M29
COLLAR
|
1 | Ask on WhatsApp |
| 4 |
90387–06M29
COLLAR
|
1 | Ask on WhatsApp |
| 5 |
97095–06030
BOLT
|
1 | Ask on WhatsApp |
| 5 |
97095–06030
BOLT
|
1 | Ask on WhatsApp |
| 5 |
97095–06030
BOLT
|
1 | Ask on WhatsApp |
| 6 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 6 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 6 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 7 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 7 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 7 |
97095–06016
BOLT
|
1 | Ask on WhatsApp |
| 8 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 8 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 8 |
92995–06600
WASHER
|
1 | Ask on WhatsApp |
| 9 |
6F5–41211–00
LINK, ACCEL.
|
1 | Ask on WhatsApp |
| 9 |
6F5–41211–00
LINK, ACCEL.
|
1 | Ask on WhatsApp |
| 9 |
6F5–41211–00
LINK, ACCEL.
|
1 | Ask on WhatsApp |
| 10 |
6E9–41237–00
JOINT, LINK
|
2 | Ask on WhatsApp |
| 10 |
6E9–41237–00
JOINT, LINK
|
2 | Ask on WhatsApp |
| 10 |
6E9–41237–00
JOINT, LINK
|
2 | Ask on WhatsApp |
| 11 |
6F5–44111–00
HANDLE, GEAR SHIFT
|
1 | Ask on WhatsApp |
| 11 |
6F5–44111–00
HANDLE, GEAR SHIFT
|
1 | Ask on WhatsApp |
| 11 |
6F5–44111–00
HANDLE, GEAR SHIFT
|
1 | Ask on WhatsApp |
| 12 |
6F5–44125–00
LEVER, SHIFT ROD
|
1 | Ask on WhatsApp |
| 12 |
6F5–44125–00
LEVER, SHIFT ROD
|
1 | Ask on WhatsApp |
| 12 |
6F5–44125–00
LEVER, SHIFT ROD
|
1 | Ask on WhatsApp |
| 13 |
91690–25016
PIN, SPRING
|
1 | Ask on WhatsApp |
| 13 |
91690–25016
PIN, SPRING
|
1 | Ask on WhatsApp |
| 13 |
91690–25016
PIN, SPRING
|
1 | Ask on WhatsApp |
| 14 |
6F5–41662–00
BRACKET
|
1 | Ask on WhatsApp |
| 14 |
6F5–41662–00
BRACKET
|
1 | Ask on WhatsApp |
| 14 |
6F5–41662–00
BRACKET
|
1 | Ask on WhatsApp |
| 15 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 15 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 15 |
97013–06025
BOLT
|
2 | Ask on WhatsApp |
| 16 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 16 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 16 |
92903–06600
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 17 |
6F5–44121–00
LEVER, SHIFT ROD
|
1 | Ask on WhatsApp |
| 17 |
6F5–44121–00
LEVER, SHIFT ROD
|
1 | Ask on WhatsApp |
| 17 |
6F5–44121–00
LEVER, SHIFT ROD
|
1 | Ask on WhatsApp |
| 18 |
90240–05M09
PIN, CLEVIS
|
1 | Ask on WhatsApp |
| 18 |
90240–05M09
PIN, CLEVIS
|
1 | Ask on WhatsApp |
| 18 |
90240–05M09
PIN, CLEVIS
|
1 | Ask on WhatsApp |
| 19 |
91490–16010
PIN, COTTER
|
1 | Ask on WhatsApp |
| 19 |
91490–16010
PIN, COTTER
|
1 | Ask on WhatsApp |
| 19 |
91490–16010
PIN, COTTER
|
1 | Ask on WhatsApp |
| 20 |
97780–40520
SCREW, TAPPING
|
2 | Ask on WhatsApp |
| 20 |
97780–40520
SCREW, TAPPING
|
2 | Ask on WhatsApp |
| 20 |
97780–40520
SCREW, TAPPING
|
2 | Ask on WhatsApp |
| 21 |
6F5–44173–00
LEVER, SHIFT CONTROL
|
1 | Ask on WhatsApp |
| 21 |
6F5–44173–00
LEVER, SHIFT CONTROL
|
1 | Ask on WhatsApp |
| 21 |
6F5–44173–00
LEVER, SHIFT CONTROL
|
1 | Ask on WhatsApp |
| 22 |
6F5–42715–00
BUSHING
|
1 | Ask on WhatsApp |
| 22 |
6F5–42715–00
BUSHING
|
1 | Ask on WhatsApp |
| 22 |
6F5–42715–00
BUSHING
|
1 | Ask on WhatsApp |
| 23 |
6F5–44167–00
PLUNGER, SHIFT CAM
|
1 | Ask on WhatsApp |
| 23 |
6F5–44167–00
PLUNGER, SHIFT CAM
|
1 | Ask on WhatsApp |
| 23 |
6F5–44167–00
PLUNGER, SHIFT CAM
|
1 | Ask on WhatsApp |
| 24 |
90501–12M36
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 24 |
90501–12M36
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 24 |
90501–12M36
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 25 |
90501–07M33
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 25 |
90501–07M33
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 25 |
90501–07M33
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 26 |
676–44143–00
ROD, SHIFT
|
1 | Ask on WhatsApp |
| 26 |
676–44143–00
ROD, SHIFT
|
1 | Ask on WhatsApp |
| 26 |
676–44143–00
ROD, SHIFT
|
1 | Ask on WhatsApp |
| 27 |
648–44146–00
CONNECTOR, SHIFT ROD
|
1 | Ask on WhatsApp |
| 27 |
648–44146–00
CONNECTOR, SHIFT ROD
|
1 | Ask on WhatsApp |
| 27 |
648–44146–00
CONNECTOR, SHIFT ROD
|
1 | Ask on WhatsApp |
| 28 |
90170–07021
|
1 | Ask on WhatsApp |
| 28 |
90170–07021
|
1 | Ask on WhatsApp |
