E40G’04
Section 5: CARBURETOR (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

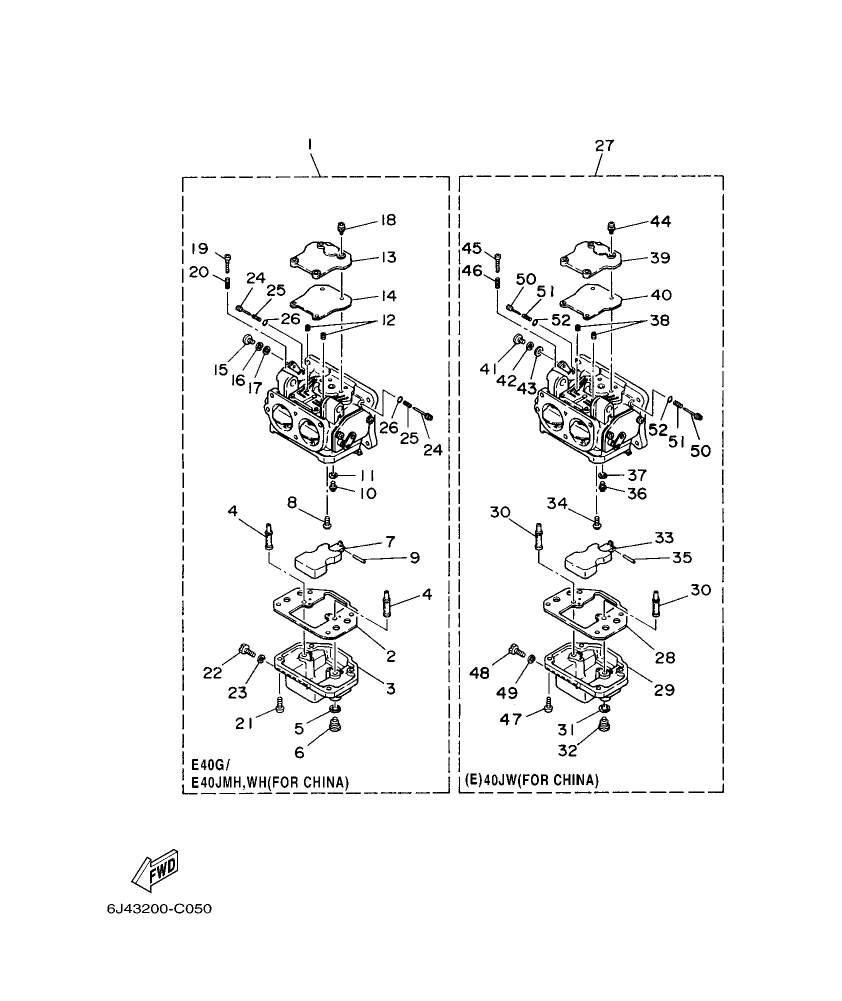

Diagram for section 5: CARBURETOR.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–14301–04
CARBURETOR ASSY 1
|
1 | Ask on WhatsApp |
| 1 |
6F6–14301–04
CARBURETOR ASSY 1
|
1 | Ask on WhatsApp |
| 1 |
6F6–14301–04
CARBURETOR ASSY 1
|
1 | Ask on WhatsApp |
| 1 |
6F6–14301–12
CARBURETOR ASSY 1
|
1 | Ask on WhatsApp |
| 2 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 2 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 2 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 3 |
6F6–14381–00
.BODY, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 3 |
6F6–14381–00
.BODY, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 3 |
6F6–14381–00
.BODY, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 4 |
6F6–14341–00
.NOZZLE, MAIN
|
2 | Ask on WhatsApp |
| 4 |
6F6–14341–00
.NOZZLE, MAIN
|
2 | Ask on WhatsApp |
| 4 |
6F6–14341–00
.NOZZLE, MAIN
|
2 | Ask on WhatsApp |
| 5 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 5 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 5 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 6 |
677–14343–75
.JET, MAIN (#150)
|
2 | Ask on WhatsApp |
| 6 |
677–14343–75
.JET, MAIN (#150)
|
2 | Ask on WhatsApp |
| 6 |
677–14343–75
.JET, MAIN (#150)
|
2 | Ask on WhatsApp |
| 7 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 7 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 7 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 8 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 8 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 8 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 9 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 9 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 9 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 10 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 10 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 10 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 11 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 11 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 11 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 12 |
647–14342–42
.JET, PILOT (# 84)
|
2 | Ask on WhatsApp |
| 12 |
647–14342–42
.JET, PILOT (# 84)
|
2 | Ask on WhatsApp |
| 12 |
647–14342–42
.JET, PILOT (# 84)
|
2 | Ask on WhatsApp |
| 13 |
6F6–14383–00
.PLATE
|
1 | Ask on WhatsApp |
| 13 |
6F6–14383–00
.PLATE
|
1 | Ask on WhatsApp |
| 13 |
6F6–14383–00
.PLATE
|
1 | Ask on WhatsApp |
| 14 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 14 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 14 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 15 |
97890–05010
.SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 15 |
97890–05010
.SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 15 |
97890–05010
.SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 16 |
92990–05100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
92990–05100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 16 |
92990–05100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 17 |
92990–05600
.WASHER, PLATE
|
1 | Ask on WhatsApp |
| 17 |
92990–05600
.WASHER, PLATE
|
1 | Ask on WhatsApp |
| 17 |
92990–05600
.WASHER, PLATE
|
1 | Ask on WhatsApp |
| 18 |
97980–04110
.SCREW, WITH WASHER
|
4 | Ask on WhatsApp |
| 18 |
97980–04110
.SCREW, WITH WASHER
|
4 | Ask on WhatsApp |
| 18 |
97980–04110
.SCREW, WITH WASHER
|
4 | Ask on WhatsApp |
| 19 |
650–14321–01
.SCREW, THROTTLE
|
1 | Ask on WhatsApp |
| 19 |
650–14321–01
.SCREW, THROTTLE
|
1 | Ask on WhatsApp |
| 19 |
650–14321–01
.SCREW, THROTTLE
|
1 | Ask on WhatsApp |
| 20 |
647–14334–00
.SPRING
|
1 | Ask on WhatsApp |
| 20 |
647–14334–00
.SPRING
|
1 | Ask on WhatsApp |
| 20 |
647–14334–00
.SPRING
|
1 | Ask on WhatsApp |
| 21 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
| 21 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
| 21 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
| 22 |
6F5–14383–10
.SCREW, DRAIN
|
2 | Ask on WhatsApp |
| 22 |
6F5–14383–10
.SCREW, DRAIN
|
2 | Ask on WhatsApp |
| 22 |
6F5–14383–10
.SCREW, DRAIN
|
2 | Ask on WhatsApp |
| 23 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 23 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 23 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 24 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 24 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 24 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 25 |
6F5–14334–01
.SPRING, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 25 |
6F5–14334–01
.SPRING, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 25 |
6F5–14334–01
.SPRING, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 26 |
6F5–14397–00
.O-RING
|
2 | Ask on WhatsApp |
| 26 |
6F5–14397–00
.O-RING
|
2 | Ask on WhatsApp |
| 26 |
6F5–14397–00
.O-RING
|
2 | Ask on WhatsApp |
| 27 |
6J4–14301–03
CARBURETOR ASSY 1
|
1 | Ask on WhatsApp |
| 27 |
6J4–14301–12
CARBURETOR ASSY 1
|
1 | Ask on WhatsApp |
| 28 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 29 |
6F6–14381–00
.BODY, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 30 |
6F6–14341–00
.NOZZLE, MAIN
|
2 | Ask on WhatsApp |
| 31 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 32 |
677–14343–75
.JET, MAIN (#150)
|
2 | Ask on WhatsApp |
| 33 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 34 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 35 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 36 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 37 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 38 |
647–14342–42
.JET, PILOT (# 84)
|
2 | Ask on WhatsApp |
| 39 |
6F6–14383–00
.PLATE
|
1 | Ask on WhatsApp |
| 40 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 41 |
97890–05010
.SCREW, PAN HEAD
|
1 | Ask on WhatsApp |
| 42 |
92990–05100
.WASHER, SPRING
|
1 | Ask on WhatsApp |
| 43 |
92990–05600
.WASHER, PLATE
|
1 | Ask on WhatsApp |
| 44 |
97980–04110
.SCREW, WITH WASHER
|
4 | Ask on WhatsApp |
| 45 |
650–14321–01
.SCREW, THROTTLE
|
1 | Ask on WhatsApp |
| 46 |
647–14334–00
.SPRING
|
1 | Ask on WhatsApp |
| 47 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
| 48 |
6F5–14383–10
.SCREW, DRAIN
|
2 | Ask on WhatsApp |
| 49 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 50 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 51 |
6F5–14334–01
.SPRING, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 52 |
6F5–14397–00
.O-RING
|
2 | Ask on WhatsApp |
