E40G’04
Section 3: CRANKSHAFT & PISTON (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

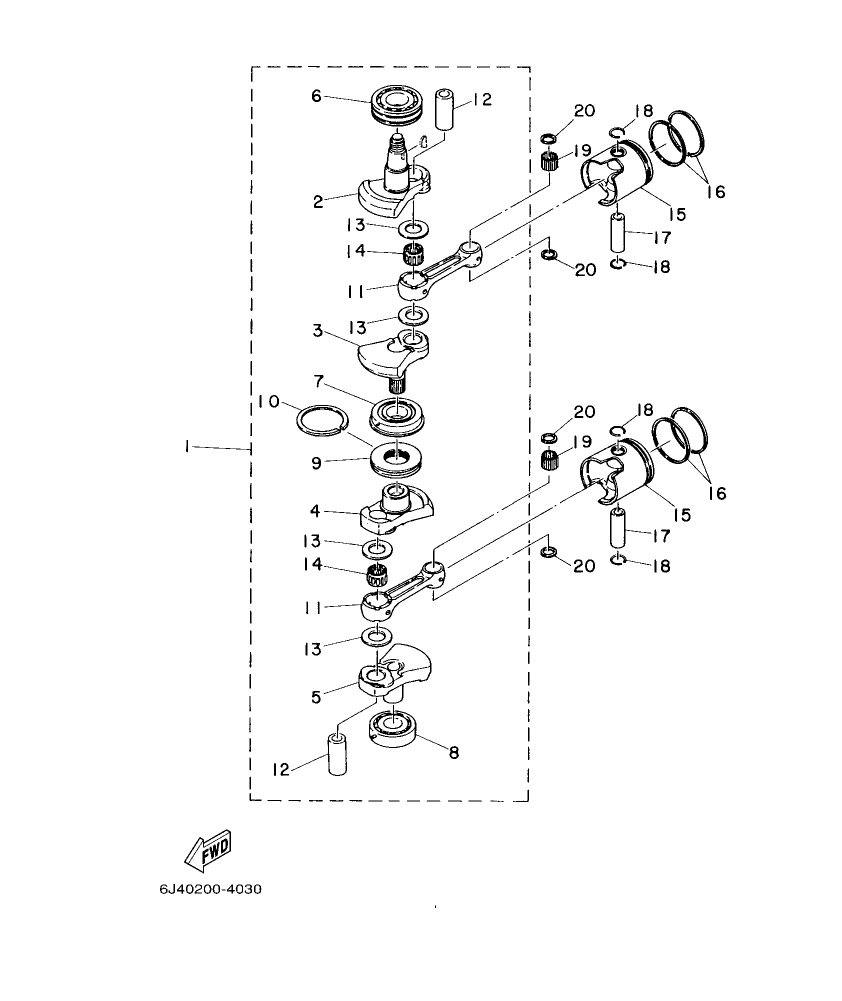

Diagram for section 3: CRANKSHAFT & PISTON.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–11400–01
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–11400–01
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 1 |
6F6–11400–01
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 2 |
6F5–11412–11
.CRANK 1
|
1 | Ask on WhatsApp |
| 2 |
6F5–11412–11
.CRANK 1
|
1 | Ask on WhatsApp |
| 2 |
6F5–11412–11
.CRANK 1
|
1 | Ask on WhatsApp |
| 3 |
6F5–11422–11
.CRANK 2
|
1 | Ask on WhatsApp |
| 3 |
6F5–11422–11
.CRANK 2
|
1 | Ask on WhatsApp |
| 3 |
6F5–11422–11
.CRANK 2
|
1 | Ask on WhatsApp |
| 4 |
6F5–11432–11
.CRANK 3
|
1 | Ask on WhatsApp |
| 4 |
6F5–11432–11
.CRANK 3
|
1 | Ask on WhatsApp |
| 4 |
6F5–11432–11
.CRANK 3
|
1 | Ask on WhatsApp |
| 5 |
6F5–11442–11
.CRANK 4
|
1 | Ask on WhatsApp |
| 5 |
6F5–11442–11
.CRANK 4
|
1 | Ask on WhatsApp |
| 5 |
6F5–11442–11
.CRANK 4
|
1 | Ask on WhatsApp |
| 6 |
93306–307U0
.BEARING
|
1 | Ask on WhatsApp |
| 6 |
93306–307U0
.BEARING
|
1 | Ask on WhatsApp |
| 6 |
93306–307U0
.BEARING
|
1 | Ask on WhatsApp |
| 7 |
93332–000UE
.BEARING
|
1 | Ask on WhatsApp |
| 7 |
93332–000UE
.BEARING
|
1 | Ask on WhatsApp |
| 7 |
93332–000UE
.BEARING
|
1 | Ask on WhatsApp |
| 8 |
93306–306U2
.BEARING
|
1 | Ask on WhatsApp |
| 8 |
93306–306U2
.BEARING
|
1 | Ask on WhatsApp |
| 8 |
93306–306U2
.BEARING
|
1 | Ask on WhatsApp |
| 9 |
6F5–11515–00
.SEAL, LABYRINTH 1
|
1 | Ask on WhatsApp |
| 9 |
6F5–11515–00
.SEAL, LABYRINTH 1
|
1 | Ask on WhatsApp |
| 9 |
6F5–11515–00
.SEAL, LABYRINTH 1
|
1 | Ask on WhatsApp |
| 10 |
93440–68M03
.CIRCLIP
|
1 | Ask on WhatsApp |
| 10 |
93440–68M03
.CIRCLIP
|
1 | Ask on WhatsApp |
| 10 |
93440–68M03
.CIRCLIP
|
1 | Ask on WhatsApp |
| 11 |
6F5–11651–00
.ROD, CONNECTING
|
2 | Ask on WhatsApp |
| 11 |
6F5–11651–00
.ROD, CONNECTING
|
2 | Ask on WhatsApp |
| 11 |
6F5–11651–00
.ROD, CONNECTING
|
2 | Ask on WhatsApp |
| 12 |
6F5–11681–00
.PIN, CRANK 1
|
2 | Ask on WhatsApp |
| 12 |
6F5–11681–00
.PIN, CRANK 1
|
2 | Ask on WhatsApp |
| 12 |
6F5–11681–00
.PIN, CRANK 1
|
2 | Ask on WhatsApp |
| 13 |
90209–27M07
.WASHER
|
4 | Ask on WhatsApp |
| 13 |
90209–27M07
.WASHER
|
4 | Ask on WhatsApp |
| 13 |
90209–27M07
.WASHER
|
4 | Ask on WhatsApp |
| 14 |
93310–727V7
.BEARING
|
2 | Ask on WhatsApp |
| 14 |
93310–727V7
.BEARING
|
2 | Ask on WhatsApp |
| 14 |
93310–727V7
.BEARING
|
2 | Ask on WhatsApp |
| 15 |
6F6–11631–00–95
PISTON (STD)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11631–00–95
PISTON (STD)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11631–00–95
PISTON (STD)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11635–00
PISTON (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11635–00
PISTON (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11635–00
PISTON (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11636–00
PISTON (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11636–00
PISTON (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 15 |
6F6–11636–00
PISTON (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–00
PISTON RING SET (STD)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–00
PISTON RING SET (STD)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–00
PISTON RING SET (STD)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–10
PISTON RING SET (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–10
PISTON RING SET (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–10
PISTON RING SET (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–20
PISTON RING SET (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–20
PISTON RING SET (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 16 |
6F5–11610–20
PISTON RING SET (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 17 |
6F5–11633–00
PIN, PISTON
|
2 | Ask on WhatsApp |
| 17 |
6F5–11633–00
PIN, PISTON
|
2 | Ask on WhatsApp |
| 17 |
6F5–11633–00
PIN, PISTON
|
2 | Ask on WhatsApp |
| 18 |
663–11634–00
CLIP, PISTON PIN
|
4 | Ask on WhatsApp |
| 18 |
663–11634–00
CLIP, PISTON PIN
|
4 | Ask on WhatsApp |
| 18 |
663–11634–00
CLIP, PISTON PIN
|
4 | Ask on WhatsApp |
| 19 |
93603–21111
PIN, DOWEL
|
56 | Ask on WhatsApp |
| 19 |
93603–21111
PIN, DOWEL
|
56 | Ask on WhatsApp |
| 19 |
93603–21111
PIN, DOWEL
|
56 | Ask on WhatsApp |
| 20 |
90201–20417
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 20 |
90201–20417
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 20 |
90201–20417
WASHER, PLATE
|
4 | Ask on WhatsApp |
