E40G’04
Section 17: BRACKET 1 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

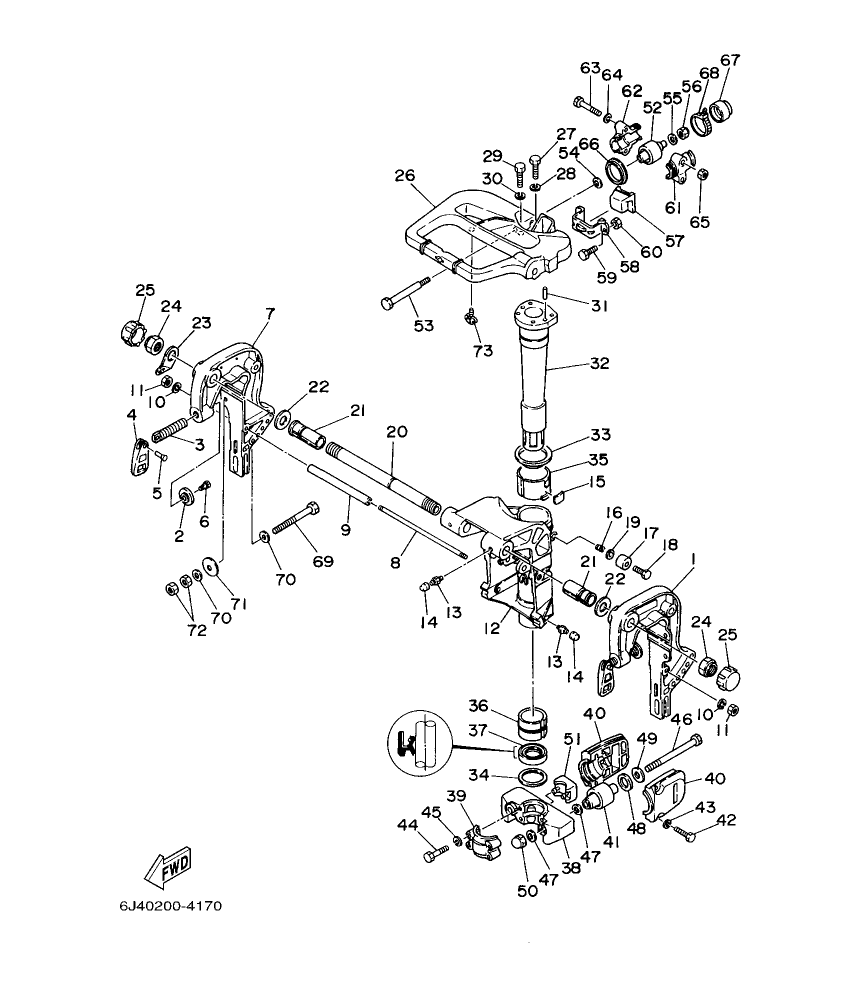

Diagram for section 17: BRACKET 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
676–43111–04–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 1 |
676–43111–04–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 1 |
676–43111–04–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 2 |
6F5–43114–00
PAD, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 2 |
6F5–43114–00
PAD, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 2 |
6F5–43114–00
PAD, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 3 |
6F5–43116–00
SCREW, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 3 |
6F5–43116–00
SCREW, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 3 |
6F5–43116–00
SCREW, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 4 |
663–43118–01–4D
HANDLE, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 4 |
663–43118–01–4D
HANDLE, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 4 |
663–43118–01–4D
HANDLE, TRANSOM CLAMP
|
2 | Ask on WhatsApp |
| 5 |
90243–04007
PIN
|
2 | Ask on WhatsApp |
| 5 |
90243–04007
PIN
|
2 | Ask on WhatsApp |
| 5 |
90243–04007
PIN
|
2 | Ask on WhatsApp |
| 6 |
90109–06M12
BOLT
|
2 | Ask on WhatsApp |
| 6 |
90109–06M12
BOLT
|
2 | Ask on WhatsApp |
| 6 |
90109–06M12
BOLT
|
2 | Ask on WhatsApp |
| 7 |
676–43112–04–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 7 |
676–43112–04–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 7 |
676–43112–04–4D
BRACKET, CLAMP
|
1 | Ask on WhatsApp |
| 8 |
90116–08M00
BOLT, STUD
|
1 | Ask on WhatsApp |
| 8 |
90116–08M00
BOLT, STUD
|
1 | Ask on WhatsApp |
| 8 |
90116–08M00
BOLT, STUD
|
1 | Ask on WhatsApp |
| 9 |
90387–08M02
COLLAR
|
1 | Ask on WhatsApp |
| 9 |
90387–08M02
COLLAR
|
1 | Ask on WhatsApp |
| 9 |
90387–08M02
COLLAR
|
1 | Ask on WhatsApp |
| 10 |
92990–08100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 10 |
92990–08100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 10 |
92990–08100
WASHER, SPRING
|
2 | Ask on WhatsApp |
| 11 |
95380–08600
NUT
|
2 | Ask on WhatsApp |
| 11 |
95380–08600
NUT
|
2 | Ask on WhatsApp |
| 11 |
95380–08600
NUT
|
2 | Ask on WhatsApp |
| 12 |
676–43311–10–4D
BRACKET, SWIVEL 1
|
1 | Ask on WhatsApp |
| 12 |
676–43311–10–4D
BRACKET, SWIVEL 1
|
1 | Ask on WhatsApp |
| 12 |
676–43311–10–4D
BRACKET, SWIVEL 1
|
1 | Ask on WhatsApp |
| 13 |
93700–06M03
NIPPLE, GREASE
|
4 | Ask on WhatsApp |
| 13 |
93700–06M03
NIPPLE, GREASE
|
4 | Ask on WhatsApp |
| 13 |
93700–06M03
NIPPLE, GREASE
|
4 | Ask on WhatsApp |
| 14 |
663–45119–00
CAP, GREASE NIPPLE
|
4 | Ask on WhatsApp |
| 14 |
663–45119–00
CAP, GREASE NIPPLE
|
4 | Ask on WhatsApp |
| 14 |
663–45119–00
CAP, GREASE NIPPLE
|
4 | Ask on WhatsApp |
| 15 |
648–42528–00
PLATE, FRICTION
|
1 | Ask on WhatsApp |
| 15 |
648–42528–00
PLATE, FRICTION
|
1 | Ask on WhatsApp |
| 15 |
648–42528–00
PLATE, FRICTION
|
1 | Ask on WhatsApp |
| 16 |
90501–18M00
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 16 |
90501–18M00
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 16 |
90501–18M00
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 17 |
676–43373–00
SEAL, DAMPER
|
1 | Ask on WhatsApp |
| 17 |
676–43373–00
SEAL, DAMPER
|
1 | Ask on WhatsApp |
| 17 |
676–43373–00
SEAL, DAMPER
|
1 | Ask on WhatsApp |
| 18 |
97075–08025
BOLT
|
1 | Ask on WhatsApp |
| 18 |
97075–08025
BOLT
|
1 | Ask on WhatsApp |
| 18 |
97075–08025
BOLT
|
1 | Ask on WhatsApp |
| 19 |
92995–08600
WASHER
|
1 | Ask on WhatsApp |
| 19 |
92995–08600
WASHER
|
1 | Ask on WhatsApp |
| 19 |
92995–08600
WASHER
|
1 | Ask on WhatsApp |
| 20 |
6J8–43131–01
BOLT, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 20 |
6J8–43131–01
BOLT, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 20 |
6J8–43131–01
BOLT, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 21 |
90386–22M15
BUSH
|
2 | Ask on WhatsApp |
| 21 |
90386–22M15
BUSH
|
2 | Ask on WhatsApp |
| 21 |
90386–22M15
BUSH
|
2 | Ask on WhatsApp |
| 22 |
90201–22M03
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 22 |
90201–22M03
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 22 |
90201–22M03
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 23 |
6J8–43113–01
PLATE, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 23 |
6J8–43113–01
PLATE, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 23 |
6J8–43113–01
PLATE, CLAMP BRACKET
|
1 | Ask on WhatsApp |
| 24 |
90185–22043
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 24 |
90185–22043
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 24 |
90185–22043
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 25 |
6G5–43145–01
CAP, CLAMP BRACKET
|
2 | Ask on WhatsApp |
| 25 |
6G5–43145–01
CAP, CLAMP BRACKET
|
2 | Ask on WhatsApp |
| 25 |
6G5–43145–01
CAP, CLAMP BRACKET
|
2 | Ask on WhatsApp |
| 26 |
676–42511–02–4D
BRACKET, STEERING
|
1 | Ask on WhatsApp |
| 26 |
676–42511–02–4D
BRACKET, STEERING
|
1 | Ask on WhatsApp |
| 26 |
676–42511–02–4D
BRACKET, STEERING
|
1 | Ask on WhatsApp |
| 27 |
97075–08030
BOLT
|
2 | Ask on WhatsApp |
| 27 |
97075–08030
BOLT
|
2 | Ask on WhatsApp |
| 27 |
97075–08030
BOLT
|
2 | Ask on WhatsApp |
| 28 |
92995–08100
WASHER
|
2 | Ask on WhatsApp |
| 28 |
92995–08100
WASHER
|
2 | Ask on WhatsApp |
| 28 |
92995–08100
WASHER
|
2 | Ask on WhatsApp |
| 29 |
97075–08035
BOLT
|
2 | Ask on WhatsApp |
| 29 |
97075–08035
BOLT
|
2 | Ask on WhatsApp |
| 29 |
97075–08035
BOLT
|
2 | Ask on WhatsApp |
| 30 |
92995–08100
WASHER
|
2 | Ask on WhatsApp |
| 30 |
92995–08100
WASHER
|
2 | Ask on WhatsApp |
| 30 |
92995–08100
WASHER
|
2 | Ask on WhatsApp |
| 31 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 31 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 31 |
93608–12063
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 32 |
676–42521–00–94
SHAFT, STEERING PIVOT
|
1 | Ask on WhatsApp |
| 32 |
676–42521–00–94
SHAFT, STEERING PIVOT
|
1 | Ask on WhatsApp |
| 32 |
676–42521–00–94
SHAFT, STEERING PIVOT
|
1 | Ask on WhatsApp |
| 33 |
90209–52M00
WASHER
|
1 | Ask on WhatsApp |
| 33 |
90209–52M00
WASHER
|
1 | Ask on WhatsApp |
| 33 |
90209–52M00
WASHER
|
1 | Ask on WhatsApp |
| 34 |
90201–44M01
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 34 |
90201–44M01
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 34 |
90201–44M01
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 35 |
90386–52M02
BUSH
|
1 | Ask on WhatsApp |
| 35 |
90386–52M02
BUSH
|
1 | Ask on WhatsApp |
| 35 |
90386–52M02
BUSH
|
1 | Ask on WhatsApp |
| 36 |
90386–44M03
BUSH
|
1 | Ask on WhatsApp |
| 36 |
90386–44M03
BUSH
|
1 | Ask on WhatsApp |
| 36 |
90386–44M03
BUSH
|
1 | Ask on WhatsApp |
| 37 |
93109–44M00
OIL SEAL
|
1 | Ask on WhatsApp |
| 37 |
93109–44M00
OIL SEAL
|
1 | Ask on WhatsApp |
| 37 |
93109–44M00
OIL SEAL
|
1 | Ask on WhatsApp |
| 38 |
676–44551–01–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 38 |
676–44551–01–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 38 |
676–44551–01–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 39 |
676–44552–01–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 39 |
676–44552–01–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 39 |
676–44552–01–4D
HOUSING, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 40 |
676–44553–01–4D
COVER, LOWER MOUNT
|
2 | Ask on WhatsApp |
| 40 |
676–44553–01–4D
COVER, LOWER MOUNT
|
2 | Ask on WhatsApp |
| 40 |
676–44553–01–4D
COVER, LOWER MOUNT
|
2 | Ask on WhatsApp |
| 41 |
679–44555–00–94
MOUNT DAMPER, LOWER SIDE
|
2 | Ask on WhatsApp |
| 41 |
679–44555–00–94
MOUNT DAMPER, LOWER SIDE
|
2 | Ask on WhatsApp |
| 41 |
679–44555–00–94
MOUNT DAMPER, LOWER SIDE
|
2 | Ask on WhatsApp |
| 42 |
97075–08030
BOLT
|
4 | Ask on WhatsApp |
| 42 |
97075–08030
BOLT
|
4 | Ask on WhatsApp |
| 42 |
97075–08030
BOLT
|
4 | Ask on WhatsApp |
| 43 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 43 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 43 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 44 |
97095–08045
BOLT
|
4 | Ask on WhatsApp |
| 44 |
97095–08045
BOLT
|
4 | Ask on WhatsApp |
| 44 |
97095–08045
BOLT
|
4 | Ask on WhatsApp |
| 45 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 45 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 45 |
92995–08100
WASHER
|
4 | Ask on WhatsApp |
| 46 |
90101–12M01
BOLT
|
2 | Ask on WhatsApp |
| 46 |
90101–12M01
BOLT
|
2 | Ask on WhatsApp |
| 46 |
90101–12M01
BOLT
|
2 | Ask on WhatsApp |
| 47 |
90201–12M16
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 47 |
90201–12M16
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 47 |
90201–12M16
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 48 |
90202–21100
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 48 |
90202–21100
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 48 |
90202–21100
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 49 |
90201–13M11
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 49 |
90201–13M11
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 49 |
90201–13M11
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 50 |
95380–12800
NUT, CROWN
|
2 | Ask on WhatsApp |
| 50 |
95380–12800
NUT, CROWN
|
2 | Ask on WhatsApp |
| 50 |
95380–12800
NUT, CROWN
|
2 | Ask on WhatsApp |
| 51 |
676–44575–00
DAMPER, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 51 |
676–44575–00
DAMPER, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 51 |
676–44575–00
DAMPER, LOWER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 52 |
679–44514–00–94
MOUNT DAMPER, UPPER SIDE
|
2 | Ask on WhatsApp |
| 52 |
679–44514–00–94
MOUNT DAMPER, UPPER SIDE
|
2 | Ask on WhatsApp |
| 52 |
679–44514–00–94
MOUNT DAMPER, UPPER SIDE
|
2 | Ask on WhatsApp |
| 53 |
90101–08M02
BOLT
|
2 | Ask on WhatsApp |
| 53 |
90101–08M02
BOLT
|
2 | Ask on WhatsApp |
| 53 |
90101–08M02
BOLT
|
2 | Ask on WhatsApp |
| 54 |
90201–08M08
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 54 |
90201–08M08
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 54 |
90201–08M08
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 55 |
90201–09M00
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 55 |
90201–09M00
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 55 |
90201–09M00
WASHER, PLATE
|
2 | Ask on WhatsApp |
| 56 |
90185–08057
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 56 |
90185–08057
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 56 |
90185–08057
NUT, SELF-LOCKING
|
2 | Ask on WhatsApp |
| 57 |
676–44533–00
DAMPER, UPPER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 57 |
676–44533–00
DAMPER, UPPER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 57 |
676–44533–00
DAMPER, UPPER MOUNT RUBBER
|
1 | Ask on WhatsApp |
| 58 |
676–44518–00
BRACKET COMP.
|
1 | Ask on WhatsApp |
| 58 |
676–44518–00
BRACKET COMP.
|
1 | Ask on WhatsApp |
| 58 |
676–44518–00
BRACKET COMP.
|
1 | Ask on WhatsApp |
| 59 |
97095–06025
BOLT
|
2 | Ask on WhatsApp |
| 59 |
97095–06025
BOLT
|
2 | Ask on WhatsApp |
| 59 |
97095–06025
BOLT
|
2 | Ask on WhatsApp |
| 60 |
95380–06600
NUT, HEXAGON
|
2 | Ask on WhatsApp |
| 60 |
95380–06600
NUT, HEXAGON
|
2 | Ask on WhatsApp |
| 60 |
95380–06600
NUT, HEXAGON
|
2 | Ask on WhatsApp |
| 61 |
676–44511–00–94
COVER, UPPER MOUNT
|
2 | Ask on WhatsApp |
| 61 |
676–44511–00–94
COVER, UPPER MOUNT
|
2 | Ask on WhatsApp |
| 61 |
676–44511–00–94
COVER, UPPER MOUNT
|
2 | Ask on WhatsApp |
| 62 |
676–44512–00–94
COVER, UPPER MOUNT
|
2 | Ask on WhatsApp |
| 62 |
676–44512–00–94
COVER, UPPER MOUNT
|
2 | Ask on WhatsApp |
| 62 |
676–44512–00–94
COVER, UPPER MOUNT
|
2 | Ask on WhatsApp |
| 63 |
97095–08050
BOLT
|
4 | Ask on WhatsApp |
| 63 |
97095–08050
BOLT
|
4 | Ask on WhatsApp |
| 63 |
97095–08050
BOLT
|
4 | Ask on WhatsApp |
| 64 |
92995–08600
WASHER
|
4 | Ask on WhatsApp |
| 64 |
92995–08600
WASHER
|
4 | Ask on WhatsApp |
| 64 |
92995–08600
WASHER
|
4 | Ask on WhatsApp |
| 65 |
95380–08600
NUT
|
4 | Ask on WhatsApp |
| 65 |
95380–08600
NUT
|
4 | Ask on WhatsApp |
| 65 |
95380–08600
NUT
|
4 | Ask on WhatsApp |
| 66 |
676–44521–00
SEAL
|
2 | Ask on WhatsApp |
| 66 |
676–44521–00
SEAL
|
2 | Ask on WhatsApp |
| 66 |
676–44521–00
SEAL
|
2 | Ask on WhatsApp |
| 67 |
676–44522–01
SEAL
|
2 | Ask on WhatsApp |
| 67 |
676–44522–01
SEAL
|
2 | Ask on WhatsApp |
| 67 |
676–44522–01
SEAL
|
2 | Ask on WhatsApp |
| 68 |
90465–11M52
CLAMP
|
2 | Ask on WhatsApp |
| 68 |
90465–11M52
CLAMP
|
2 | Ask on WhatsApp |
| 68 |
90465–11M52
CLAMP
|
2 | Ask on WhatsApp |
| 69 |
90101–10M58
BOLT
|
4 | Ask on WhatsApp |
| 69 |
90101–10M58
BOLT
|
4 | Ask on WhatsApp |
| 69 |
90101–10M58
BOLT
|
4 | Ask on WhatsApp |
| 70 |
92995–10600
WASHER
|
8 | Ask on WhatsApp |
| 70 |
92995–10600
WASHER
|
8 | Ask on WhatsApp |
| 70 |
92995–10600
WASHER
|
8 | Ask on WhatsApp |
| 71 |
90201–12426
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 71 |
90201–12426
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 71 |
90201–12426
WASHER, PLATE
|
4 | Ask on WhatsApp |
| 72 |
95380–10600
NUT
|
8 | Ask on WhatsApp |
| 72 |
95380–10600
NUT
|
8 | Ask on WhatsApp |
| 72 |
95380–10600
NUT
|
8 | Ask on WhatsApp |
| 73 |
676–42591–00
HOLDER, SHEAR PIN
|
1 | Ask on WhatsApp |
| 73 |
676–42591–00
HOLDER, SHEAR PIN
|
1 | Ask on WhatsApp |
