E40G’04
Section 29: REPAIR KIT 1 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

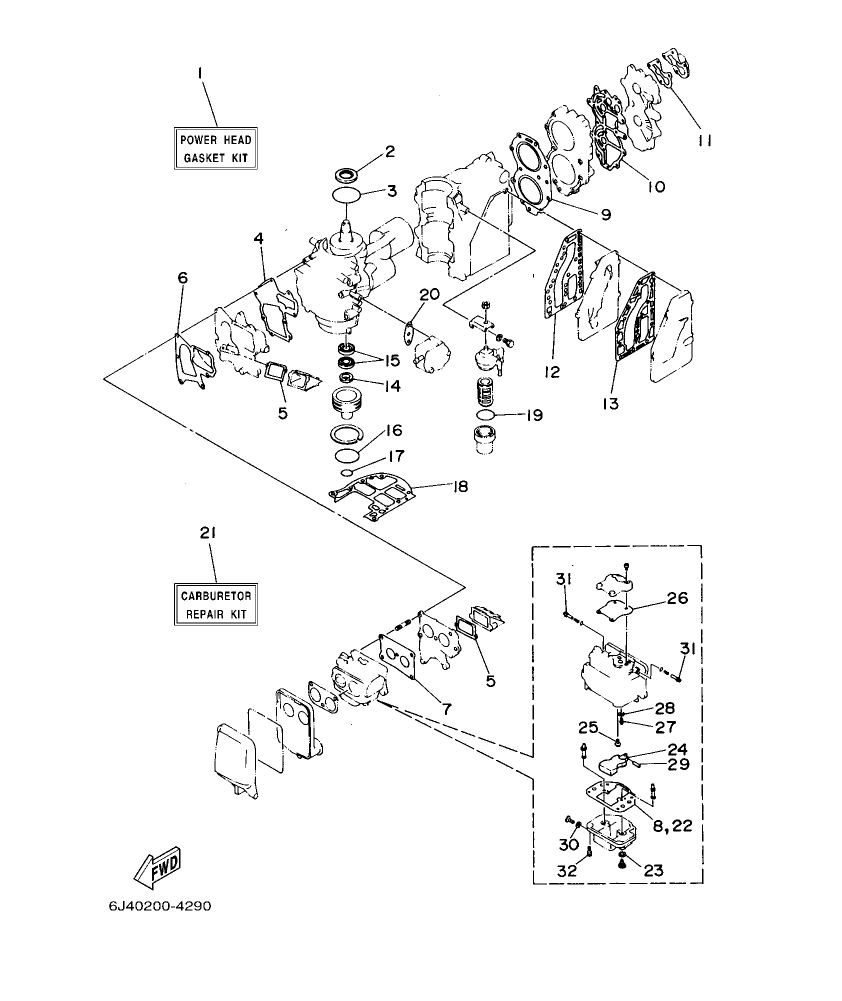

Diagram for section 29: REPAIR KIT 1.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6F6–W0001–02
POWER HEAD GASKET KIT
|
1 | Ask on WhatsApp |
| 1 |
6F6–W0001–02
POWER HEAD GASKET KIT
|
1 | Ask on WhatsApp |
| 1 |
6F6–W0001–02
POWER HEAD GASKET KIT
|
1 | Ask on WhatsApp |
| 2 |
93102–35M18
.OIL SEAL
|
1 | Ask on WhatsApp |
| 2 |
93102–35M18
.OIL SEAL
|
1 | Ask on WhatsApp |
| 2 |
93102–35M18
.OIL SEAL
|
1 | Ask on WhatsApp |
| 3 |
93210–75M51
.O-RING
|
1 | Ask on WhatsApp |
| 3 |
93210–75M51
.O-RING
|
1 | Ask on WhatsApp |
| 3 |
93210–75M51
.O-RING
|
1 | Ask on WhatsApp |
| 4 |
6F5–13646–A2
.GASKET, MANIFOLD 2
|
1 | Ask on WhatsApp |
| 4 |
6F5–13646–A2
.GASKET, MANIFOLD 2
|
1 | Ask on WhatsApp |
| 4 |
6F5–13646–A2
.GASKET, MANIFOLD 2
|
1 | Ask on WhatsApp |
| 5 |
6F5–13621–A1
.GASKET, VALVE SEAT
|
2 | Ask on WhatsApp |
| 5 |
6F5–13621–A1
.GASKET, VALVE SEAT
|
2 | Ask on WhatsApp |
| 5 |
6F5–13621–A1
.GASKET, VALVE SEAT
|
2 | Ask on WhatsApp |
| 6 |
6F5–13645–A1
.GASKET, MANIFOLD 1
|
1 | Ask on WhatsApp |
| 6 |
6F5–13645–A1
.GASKET, MANIFOLD 1
|
1 | Ask on WhatsApp |
| 6 |
6F5–13645–A1
.GASKET, MANIFOLD 1
|
1 | Ask on WhatsApp |
| 7 |
6F5–14198–A1
.GASKET
|
1 | Ask on WhatsApp |
| 7 |
6F5–14198–A1
.GASKET
|
1 | Ask on WhatsApp |
| 7 |
6F5–14198–A1
.GASKET
|
1 | Ask on WhatsApp |
| 8 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 8 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 8 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 9 |
6F5–11181–A1
.GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 9 |
6F5–11181–A1
.GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 9 |
6F5–11181–A1
.GASKET, CYLINDER HEAD 1
|
1 | Ask on WhatsApp |
| 10 |
6F6–11193–A1
.GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 10 |
6F6–11193–A1
.GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 10 |
6F6–11193–A1
.GASKET, HEAD COVER 1
|
1 | Ask on WhatsApp |
| 11 |
6E9–12414–A1
.GASKET, COVER
|
1 | Ask on WhatsApp |
| 11 |
6E9–12414–A1
.GASKET, COVER
|
1 | Ask on WhatsApp |
| 11 |
6E9–12414–A1
.GASKET, COVER
|
1 | Ask on WhatsApp |
| 12 |
6F5–41112–A0
.GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 12 |
6F5–41112–A0
.GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 12 |
6F5–41112–A0
.GASKET, EXHAUST INNER COVER
|
1 | Ask on WhatsApp |
| 13 |
6F5–41114–A0
.GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 13 |
6F5–41114–A0
.GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 13 |
6F5–41114–A0
.GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 14 |
93104–16M01
.OIL SEAL
|
1 | Ask on WhatsApp |
| 14 |
93104–16M01
.OIL SEAL
|
1 | Ask on WhatsApp |
| 14 |
93104–16M01
.OIL SEAL
|
1 | Ask on WhatsApp |
| 15 |
93101–30M33
.OIL SEAL
|
2 | Ask on WhatsApp |
| 15 |
93101–30M33
.OIL SEAL
|
2 | Ask on WhatsApp |
| 15 |
93101–30M33
.OIL SEAL
|
2 | Ask on WhatsApp |
| 16 |
93210–65M50
.O-RING
|
1 | Ask on WhatsApp |
| 16 |
93210–65M50
.O-RING
|
1 | Ask on WhatsApp |
| 16 |
93210–65M50
.O-RING
|
1 | Ask on WhatsApp |
| 17 |
93210–22M02
.O-RING
|
1 | Ask on WhatsApp |
| 17 |
93210–22M02
.O-RING
|
1 | Ask on WhatsApp |
| 17 |
93210–22M02
.O-RING
|
1 | Ask on WhatsApp |
| 18 |
6F5–45113–A0
.GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 18 |
6F5–45113–A0
.GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 18 |
6F5–45113–A0
.GASKET, UPPER CASING
|
1 | Ask on WhatsApp |
| 19 |
93210–32738
.O-RING
|
1 | Ask on WhatsApp |
| 19 |
93210–32738
.O-RING
|
1 | Ask on WhatsApp |
| 19 |
93210–32738
.O-RING
|
1 | Ask on WhatsApp |
| 20 |
650–24431–A0
.GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 20 |
650–24431–A0
.GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 20 |
650–24431–A0
.GASKET, FUEL PUMP 1
|
1 | Ask on WhatsApp |
| 21 |
6F6–W0093–00
CARBURETOR REPAIR KIT
|
1 | Ask on WhatsApp |
| 21 |
6F6–W0093–00
CARBURETOR REPAIR KIT
|
1 | Ask on WhatsApp |
| 21 |
6F6–W0093–00
CARBURETOR REPAIR KIT
|
1 | Ask on WhatsApp |
| 22 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 22 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 22 |
6F5–14384–00
.GASKET, FLOAT CHAMBER
|
1 | Ask on WhatsApp |
| 23 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 23 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 23 |
1J2–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 24 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 24 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 24 |
6F6–14385–00
.FLOAT
|
1 | Ask on WhatsApp |
| 25 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 25 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 25 |
98980–04006
.SCREW, BIND
|
1 | Ask on WhatsApp |
| 26 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 26 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 26 |
6F5–14398–00
.GASKET
|
1 | Ask on WhatsApp |
| 27 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 27 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 27 |
6F5–14390–21
.NEEDLE VALVE ASSY
|
1 | Ask on WhatsApp |
| 28 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 28 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 28 |
367–14195–00
.GASKET
|
1 | Ask on WhatsApp |
| 29 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 29 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 29 |
6E5–14386–01
.PIN, FLOAT
|
1 | Ask on WhatsApp |
| 30 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 30 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 30 |
6E5–14398–00
.GASKET
|
2 | Ask on WhatsApp |
| 31 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 31 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 31 |
6F5–14323–01
.SCREW, AIR ADJUSTING
|
2 | Ask on WhatsApp |
| 32 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
| 32 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
| 32 |
97603–05117
.SCREW, PAN HEAD WITH WASHER
|
4 | Ask on WhatsApp |
