E40G’04
Section 24: LOWER CASING & DRIVE 4 (v2)
Engine sections in this catalog
TOP COWLING
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL 1
CONTROL 2
BRACKET 1
BRACKET 2
UPPER CASING 1
CYLINDER & CRANKCASE
UPPER CASING 2
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
LOWER CASING & DRIVE 3
LOWER CASING & DRIVE 4
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
REPAIR KIT 3
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1

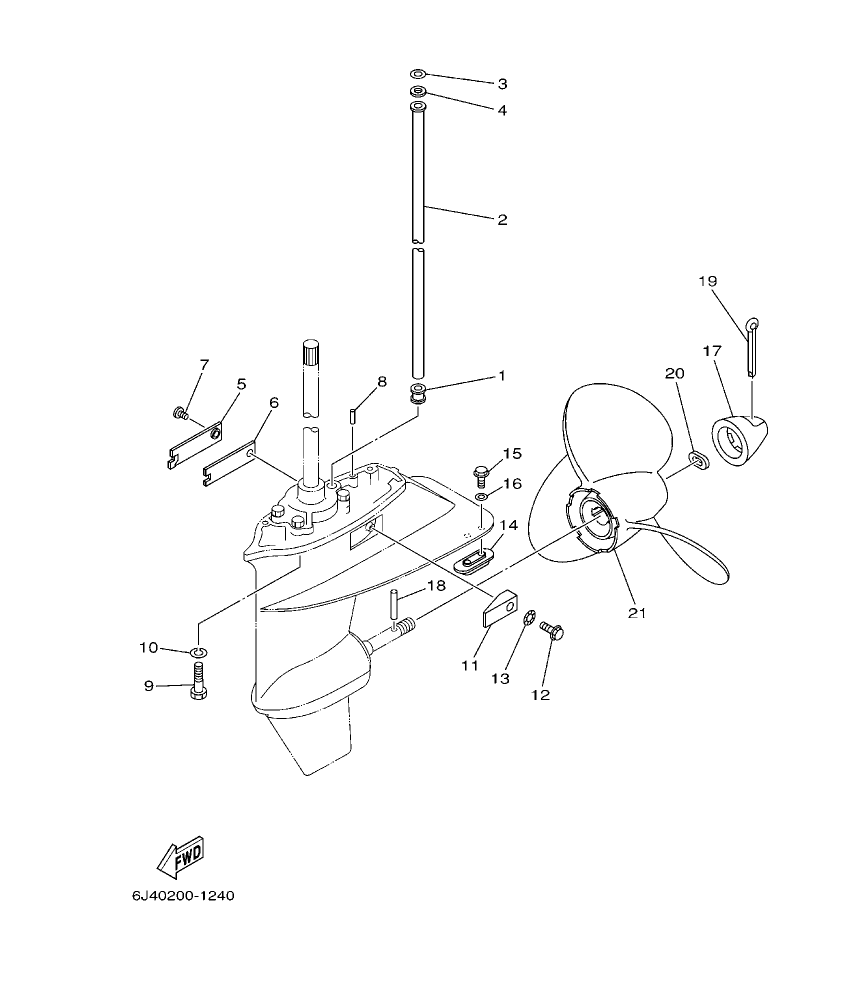

Diagram for section 24: LOWER CASING & DRIVE 4.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
663–44367–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 1 |
663–44367–00
DAMPER, WATER SEAL
|
1 | Ask on WhatsApp |
| 2 |
676–44361–00
TUBE, WATER
|
1 | Ask on WhatsApp |
| 2 |
676–44361–10
TUBE, WATER
|
1 | Ask on WhatsApp |
| 2 |
676–44361–10
TUBE, WATER
|
1 | Ask on WhatsApp |
| 2 |
676–44361–20
TUBE, WATER
|
1 | Ask on WhatsApp |
| 3 |
90202–12060
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 3 |
90202–12060
WASHER, PLATE
|
1 | Ask on WhatsApp |
| 4 |
90430–12072
GASKET
|
1 | Ask on WhatsApp |
| 4 |
90430–12072
GASKET
|
1 | Ask on WhatsApp |
| 5 |
6F5–45214–00
COVER, WATER INLET
|
1 | Ask on WhatsApp |
| 5 |
6F5–45214–00
COVER, WATER INLET
|
1 | Ask on WhatsApp |
| 6 |
6F5–45252–00
SEAT
|
1 | Ask on WhatsApp |
| 6 |
6F5–45252–00
SEAT
|
1 | Ask on WhatsApp |
| 7 |
90152–06M06
SCREW, COUNTERSUNK
|
1 | Ask on WhatsApp |
| 7 |
90152–06M06
SCREW, COUNTERSUNK
|
1 | Ask on WhatsApp |
| 8 |
93606–12019
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 8 |
93606–12019
PIN, DOWEL
|
2 | Ask on WhatsApp |
| 9 |
97075–08030
BOLT
|
6 | Ask on WhatsApp |
| 9 |
97075–08030
BOLT
|
6 | Ask on WhatsApp |
| 10 |
92995–08100
WASHER
|
6 | Ask on WhatsApp |
| 10 |
92995–08100
WASHER
|
6 | Ask on WhatsApp |
| 11 |
6F5–45251–02
ANODE
|
1 | Ask on WhatsApp |
| 11 |
6F5–45251–02
ANODE
|
1 | Ask on WhatsApp |
| 12 |
90105–06M21
BOLT, FLANGE
|
1 | Ask on WhatsApp |
| 12 |
90105–06M21
BOLT, FLANGE
|
1 | Ask on WhatsApp |
| 13 |
92990–06300
WASHER, INTERNAL TOOTH
|
1 | Ask on WhatsApp |
| 13 |
92990–06300
WASHER, INTERNAL TOOTH
|
1 | Ask on WhatsApp |
| 14 |
6E0–45251–12
ANODE
|
1 | Ask on WhatsApp |
| 14 |
6E0–45251–12
ANODE
|
1 | Ask on WhatsApp |
| 15 |
95895–06016
BOLT, FLANGE
|
2 | Ask on WhatsApp |
| 15 |
95895–06016
BOLT, FLANGE
|
2 | Ask on WhatsApp |
| 16 |
92990–06300
WASHER, INTERNAL TOOTH
|
2 | Ask on WhatsApp |
| 16 |
92990–06300
WASHER, INTERNAL TOOTH
|
2 | Ask on WhatsApp |
| 17 |
676–45616–01
NUT, PROPELLER
|
1 | Ask on WhatsApp |
| 17 |
676–45616–01
NUT, PROPELLER
|
1 | Ask on WhatsApp |
| 18 |
6F6–45614–00
PIN, DRIVE
|
1 | Ask on WhatsApp |
| 18 |
6F6–45614–00
PIN, DRIVE
|
1 | Ask on WhatsApp |
| 19 |
91490–40040
PIN, COTTER
|
1 | Ask on WhatsApp |
| 19 |
91490–40040
PIN, COTTER
|
1 | Ask on WhatsApp |
| 20 |
90206–16M03
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 20 |
90206–16M03
WASHER, WAVE
|
1 | Ask on WhatsApp |
| 21 |
676–45941–62–EL
"PROPELLER (3X11-1/2""X11""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45941–62–EL
"PROPELLER (3X11-1/2""X11""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45943–62–EL
"PROPELLER (3X11-1/2""X12""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45943–62–EL
"PROPELLER (3X11-1/2""X12""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45945–62–EL
"PROPELLER (3X11-3/4""X10""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45945–62–EL
"PROPELLER (3X11-3/4""X10""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45947–62–EL
"PROPELLER (3X11-3/4""X8-3/4""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45947–62–EL
"PROPELLER (3X11-3/4""X8-3/4""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45949–62–EL
"PROPELLER (3X11-1/2""X13-1/2""-H"
|
1 | Ask on WhatsApp |
| 21 |
676–45949–62–EL
"PROPELLER (3X11-1/2""X13-1/2""-H"
|
1 | Ask on WhatsApp |
| 21 |
676–45952–62–EL
"PROPELLER (3X11-1/2""X13""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45952–62–EL
"PROPELLER (3X11-1/2""X13""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45956–61–EL
"PROPELLER (3X11-3/4""X7-1/2""-H)"
|
1 | Ask on WhatsApp |
| 21 |
676–45956–61–EL
"PROPELLER (3X11-3/4""X7-1/2""-H)"
|
1 | Ask on WhatsApp |
