Yamaha E25B / E30H 2002 outboard parts & diagrams
Section 13: BOTTOM COWLING
Engine sections in this catalog
TOP COWLING
CYLINDER. CRANKCASE
CRANKSHAFT. PISTON
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
CONTROL
BRACKET
BRACKET
UPPER CASING
LOWER CASING. DRIVE 1
LOWER CASING. DRIVE 2
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT
REPAIR KIT

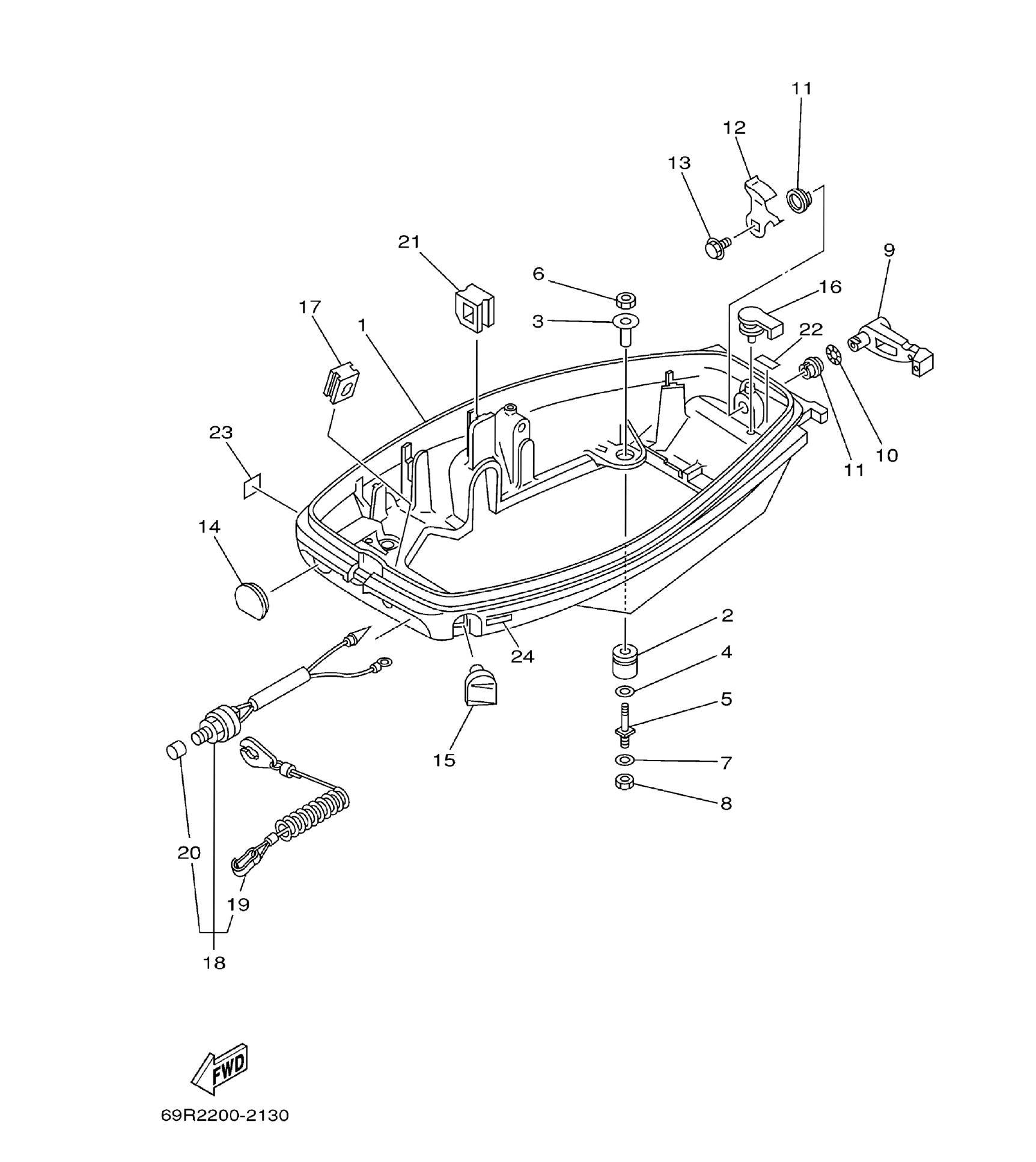

Diagram for section 13: BOTTOM COWLING.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
689-42711-04-4D
COWLING, BOTTOM
|
1 | Ask on WhatsApp |
| 5 |
6G0-42796-00
BOLT
|
1 | Ask on WhatsApp |
| 9 |
689-42815-00
LEVER, CLAMP
|
1 | Ask on WhatsApp |
| 12 |
689-42816-00
LEVER, CLAMP
|
1 |
Price:
45.44 AED
In stock
(5 pcs)
|
| 12 |
6E3-8257H-00
PLATE, MARK
|
1 | Ask on WhatsApp |
| 14 |
61T-42724-40
GROMMET
|
1 | Ask on WhatsApp |
| 14 |
682-42724-00
GROMMET
|
1 | Ask on WhatsApp |
| 15 |
689-42725-01
GROMMET
|
1 | Ask on WhatsApp |
| 16 |
647-42523-00
SPACER, FRICTION
|
1 | Ask on WhatsApp |
| 17 |
61N-26326-00
GROMMET
|
1 | Ask on WhatsApp |
| 17 |
676-42724-40
GROMMET
|
Ask on WhatsApp | |
| 18 |
6E9-82575-02
ENGINE STOP SWITCH ASSY
|
1 | Ask on WhatsApp |
| 19 |
682-82556-00
STOPPER
|
1 |
Price:
51.00 AED
In stock
(81 pcs)
|
| 20 |
689-8257Y-00
CAP
|
1 | Ask on WhatsApp |
| 22 |
6E7-42791-00
MARK
|
1 | Ask on WhatsApp |
| 22 |
6E7-42791-10
~ "MARBK4 °°
|
7 | Ask on WhatsApp |
| 22 |
6G5-42791-00
MARK
|
1 | Ask on WhatsApp |
| 22 |
6G5-42791-10
MARK
|
1 | Ask on WhatsApp |
| 23 |
6A1-28176-00
LABEL, CAUTION
|
1 | Ask on WhatsApp |
