Yamaha E25B / E30H 2002 outboard parts & diagrams
Section 19: UPPER CASING
Engine sections in this catalog
TOP COWLING
CYLINDER. CRANKCASE
CRANKSHAFT. PISTON
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
CONTROL
BRACKET
BRACKET
UPPER CASING
LOWER CASING. DRIVE 1
LOWER CASING. DRIVE 2
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT
REPAIR KIT

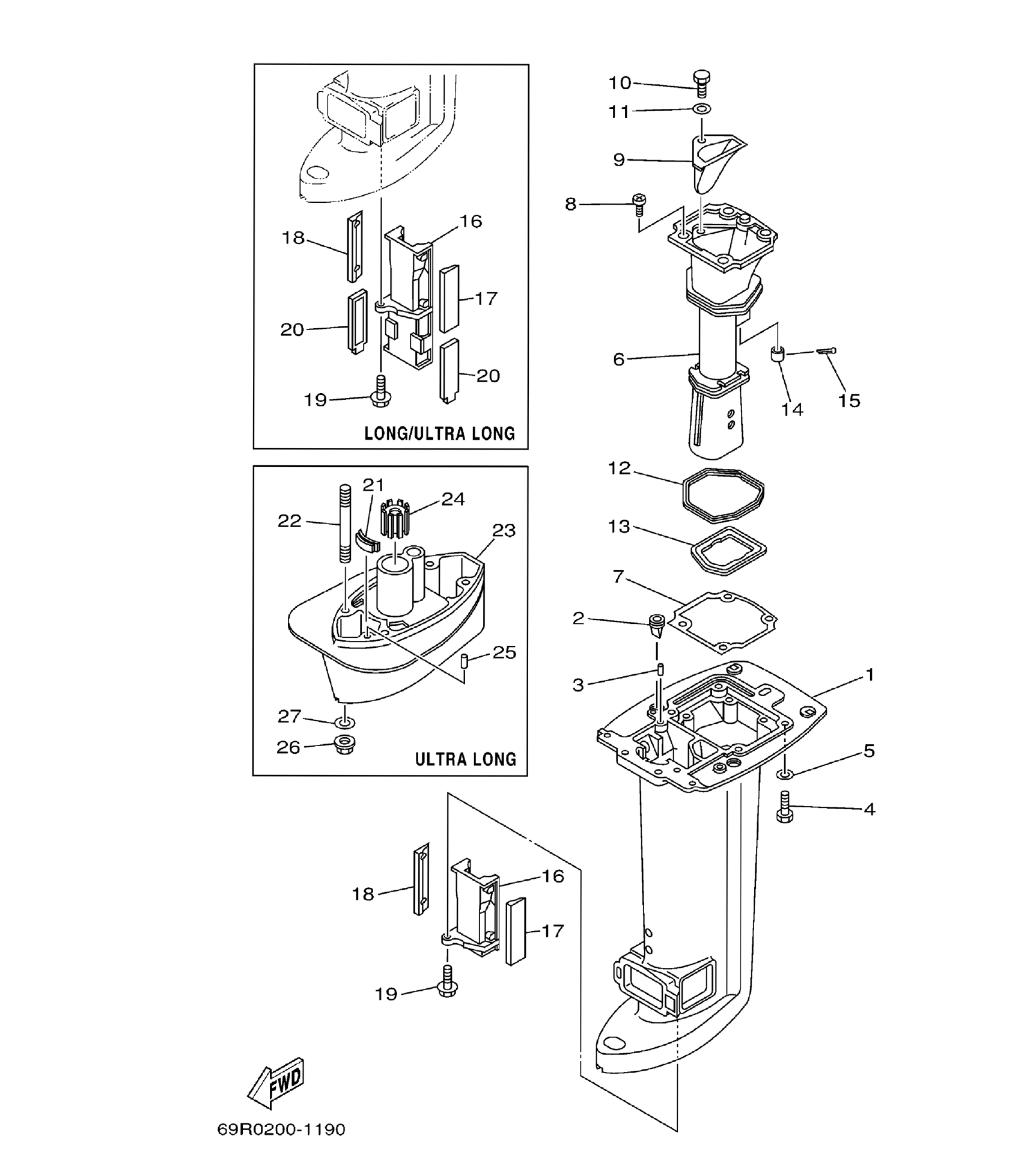

Diagram for section 19: UPPER CASING.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
69P-45111-00-4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 1 |
69P-45111-10-4D
CASING, UPPER
|
1 | Ask on WhatsApp |
| 2 |
65W-42717-00
RUBBER, SEAL
|
Ask on WhatsApp | |
| 6 |
69P-41131-01-5B
MANIFOLD, EXT
|
Ask on WhatsApp | |
| 7 |
69P-41134-A0
GASKET, EXHAUST MANIFOLD
|
1 | Ask on WhatsApp |
| 9 |
69P-41137-00-5B
GUIDE, EXHAUST
|
1 | Ask on WhatsApp |
| 12 |
69P-41138-00
SEAL, EXT
|
Ask on WhatsApp | |
| 13 |
69P-41139-00
SEAL, EXT
|
Ask on WhatsApp | |
| 14 |
6A8-41135-00
GASKET, EXHAUST MANIFOLD
|
1 | Ask on WhatsApp |
| 16 |
69P-47467-00-5B
PLATE, GUIDE
|
1 | Ask on WhatsApp |
| 16 |
69P-47467-10-5B
PLATE, GUIDE
|
1 | Ask on WhatsApp |
| 17 |
69P-45127-00
SEAL
|
1 | Ask on WhatsApp |
| 18 |
69P-45128-00
SEAL
|
2 | Ask on WhatsApp |
| 20 |
69P-41131-11-5B
MANIFOLD, EXT
|
1 | Ask on WhatsApp |
| 20 |
69P-45159-00
DAMPER
|
2 | Ask on WhatsApp |
| 21 |
61N-45375-00
DAMPER, SEAL
|
1 | Ask on WhatsApp |
| 23 |
61N-45211-31-4D
"EXTENSION" "77777
|
4 | Ask on WhatsApp |
| 24 |
689-45318-00
BUSHING, DRIVE SHAFT
|
1 | Ask on WhatsApp |
