Yamaha E25B / E30H 2002 outboard parts & diagrams
Section 8: GENERATOR
Engine sections in this catalog
TOP COWLING
CYLINDER. CRANKCASE
CRANKSHAFT. PISTON
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
CONTROL
BRACKET
BRACKET
UPPER CASING
LOWER CASING. DRIVE 1
LOWER CASING. DRIVE 2
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT
REPAIR KIT

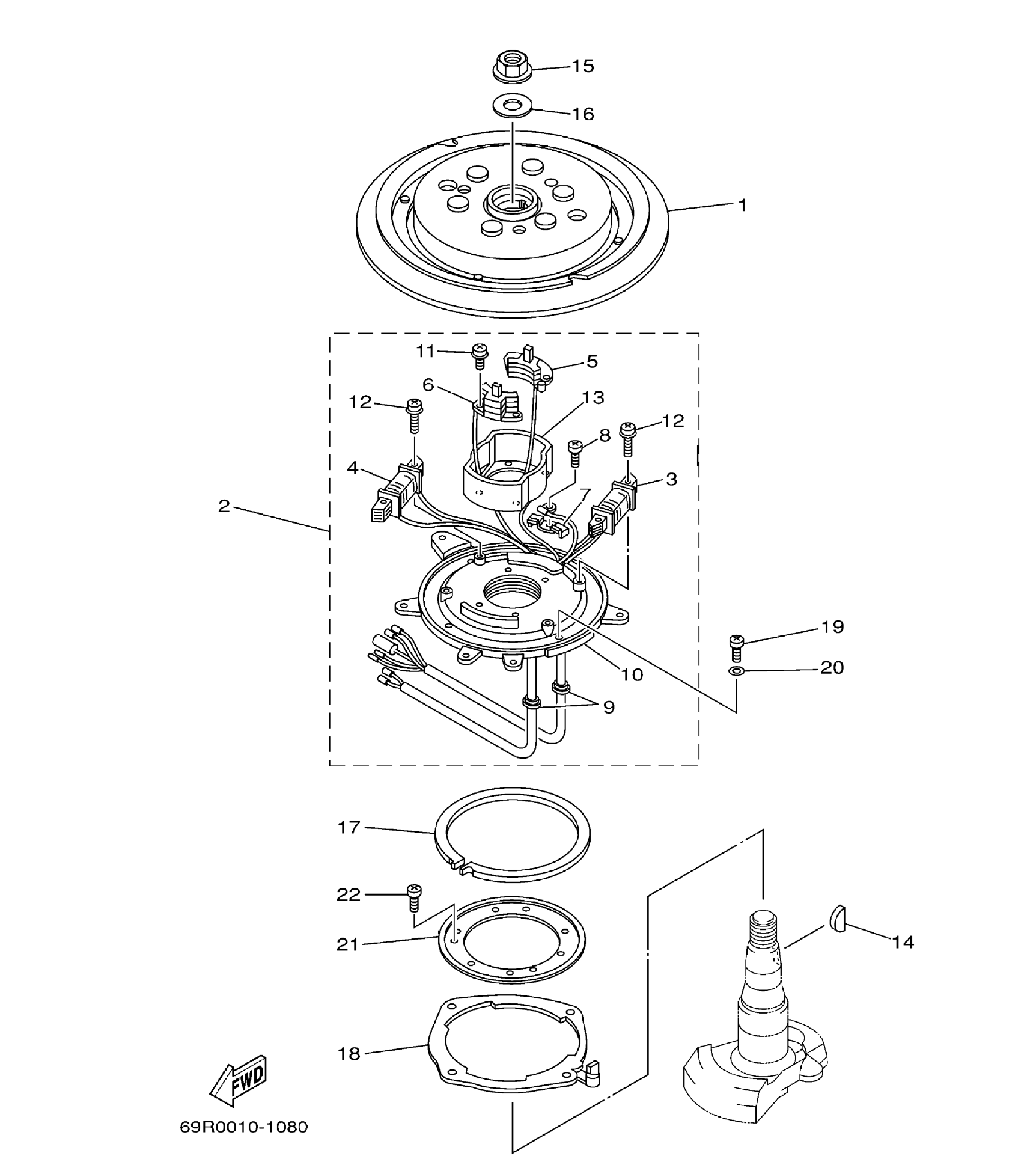

Diagram for section 8: GENERATOR.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
69P-85541-09
COIL, CHARGE
|
1 | Ask on WhatsApp |
| 2 |
69P-85560-00
BASE ASSY
|
1 | Ask on WhatsApp |
| 4 |
61N-81313-09
COIL, LIGHTING
|
Ask on WhatsApp | |
| 5 |
61N-85543-09
COIL, PULSER
|
1 | Ask on WhatsApp |
| 6 |
61N-85543-19
COIL, PULSER
|
1 | Ask on WhatsApp |
| 7 |
6E9-81328-70
CLAMP
|
1 | Ask on WhatsApp |
| 9 |
6E9-85516-70
GROMMET
|
2 | Ask on WhatsApp |
| 10 |
69P-85561-00
BASE, MAGNETO
|
1 | Ask on WhatsApp |
| 13 |
61N-85537-00
COVER
|
1 | Ask on WhatsApp |
| 15 |
61N-85550-10
ROTOR ASSY
|
1 | Ask on WhatsApp |
| 16 |
61T-85550-10
ROTOR ASSY
|
1 | Ask on WhatsApp |
| 17 |
676-41611-00
RETAINER, MAGNETO BASE
|
1 |
Price:
36.00 AED
In stock
(7 pcs)
|
| 18 |
676-41613-00
PLATE, BASE FRICTION
|
1 | Ask on WhatsApp |
| 21 |
689-41612-01
RETAINER, MAGNETO BASE
|
1 | Ask on WhatsApp |
