Yamaha E25B / E30H 2002 outboard parts & diagrams
Section 3: CRANKSHAFT. PISTON
Engine sections in this catalog
TOP COWLING
CYLINDER. CRANKCASE
CRANKSHAFT. PISTON
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
CONTROL
BRACKET
BRACKET
UPPER CASING
LOWER CASING. DRIVE 1
LOWER CASING. DRIVE 2
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT
REPAIR KIT

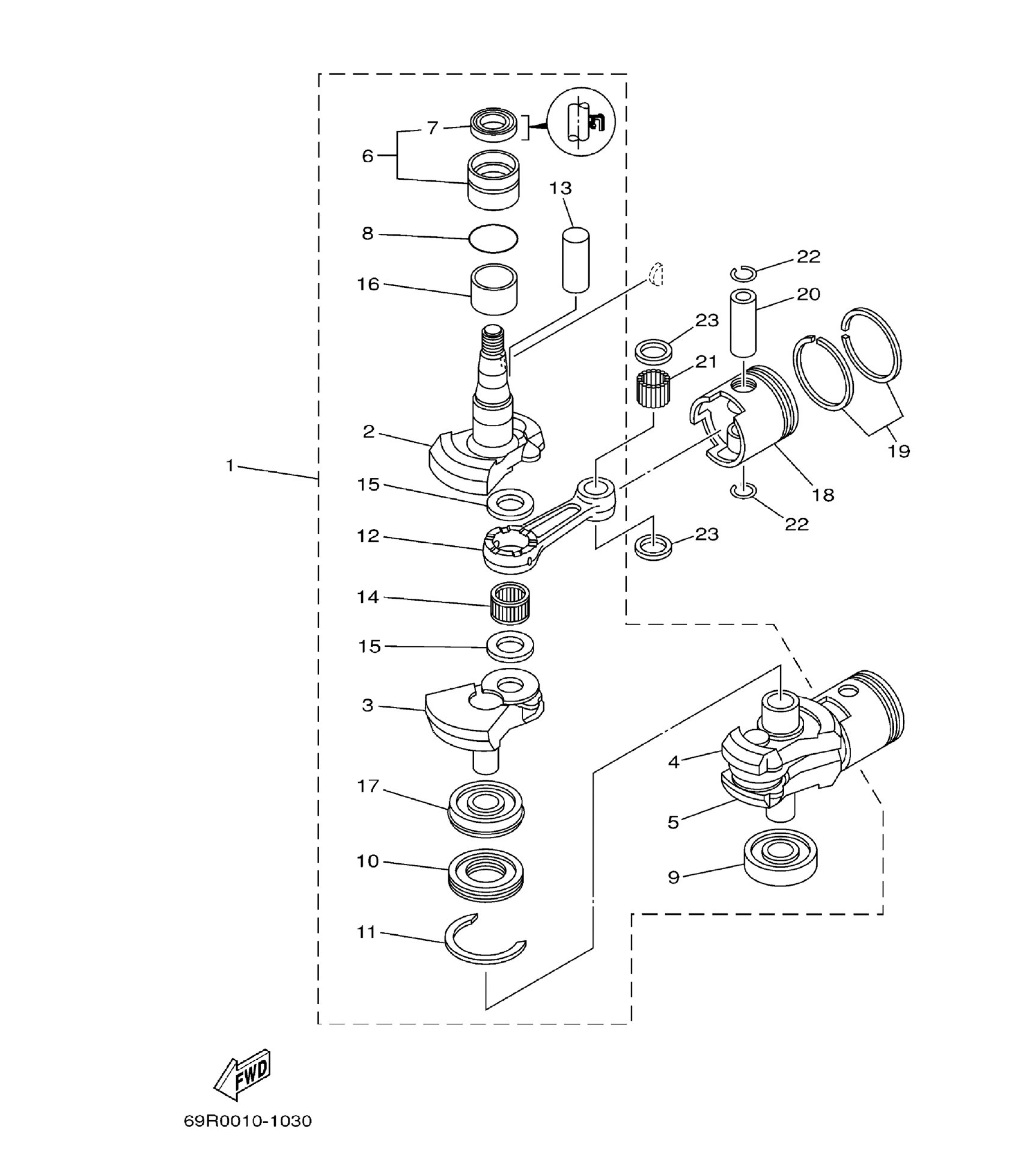

Diagram for section 3: CRANKSHAFT. PISTON.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
69P-11400-00
CRANKSHAFT ASSY
|
1 | Ask on WhatsApp |
| 2 |
69P-11412-00
¿CRANK
|
1 | Ask on WhatsApp |
| 3 |
61N-11422-00
¿CRANK
|
2 | Ask on WhatsApp |
| 4 |
61N-11432-00
CRANK
|
3 | Ask on WhatsApp |
| 5 |
61N-11442-00
CRANK
|
4 | Ask on WhatsApp |
| 10 |
61N-11515-00
‘SEAL, LABYRINTH
|
1 | Ask on WhatsApp |
| 12 |
689-11651-00
ROD, CONNECTING 2)
|
2 |
Price:
146.00 AED
In stock
(31 pcs)
|
| 13 |
689-11681-01
PIN, CRANK
|
Price:
49.00 AED
In stock
(31 pcs)
|
|
| 18 |
61N-11631-00-95
PISTON (STD)
|
2 | Ask on WhatsApp |
| 18 |
61N-11635-00
PISTON (0.25MM O/S)
|
2 | Ask on WhatsApp |
| 18 |
61N-11636-00
PISTON (0.50MM O/S)
|
2 | Ask on WhatsApp |
| 19 |
61N-11603-00
PISTON RING SET (STD)
|
2 | Ask on WhatsApp |
| 19 |
61N-11604-00
PISTON RING SET (0.25MM 0/S)
|
2 | Ask on WhatsApp |
| 19 |
61N-11605-00
PISTON RING SET (0.50MM 0/S)
|
2 | Ask on WhatsApp |
| 20 |
689-11633-00
PIN, PISTON
|
2 |
Price:
18.00 AED
In stock
(110 pcs)
|
| 22 |
688-11634-00
CLIP, PISTONPIN "200 O [of
|
0 |
Price:
4.00 AED
In stock
(3 pcs)
|
