Yamaha E25B / E30H 2002 outboard parts & diagrams
Section 7: STARTER
Engine sections in this catalog
TOP COWLING
CYLINDER. CRANKCASE
CRANKSHAFT. PISTON
INTAKE
CARBURETOR
FUEL
STARTER
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
STARTING MOTOR
BOTTOM COWLING
STEERING
CONTROL
CONTROL
BRACKET
BRACKET
UPPER CASING
LOWER CASING. DRIVE 1
LOWER CASING. DRIVE 2
FUEL TANK
STEERING GUIDE
REMOTE CONTROL BOX
REMOTE CONTROL ASSY
REPAIR KIT
REPAIR KIT

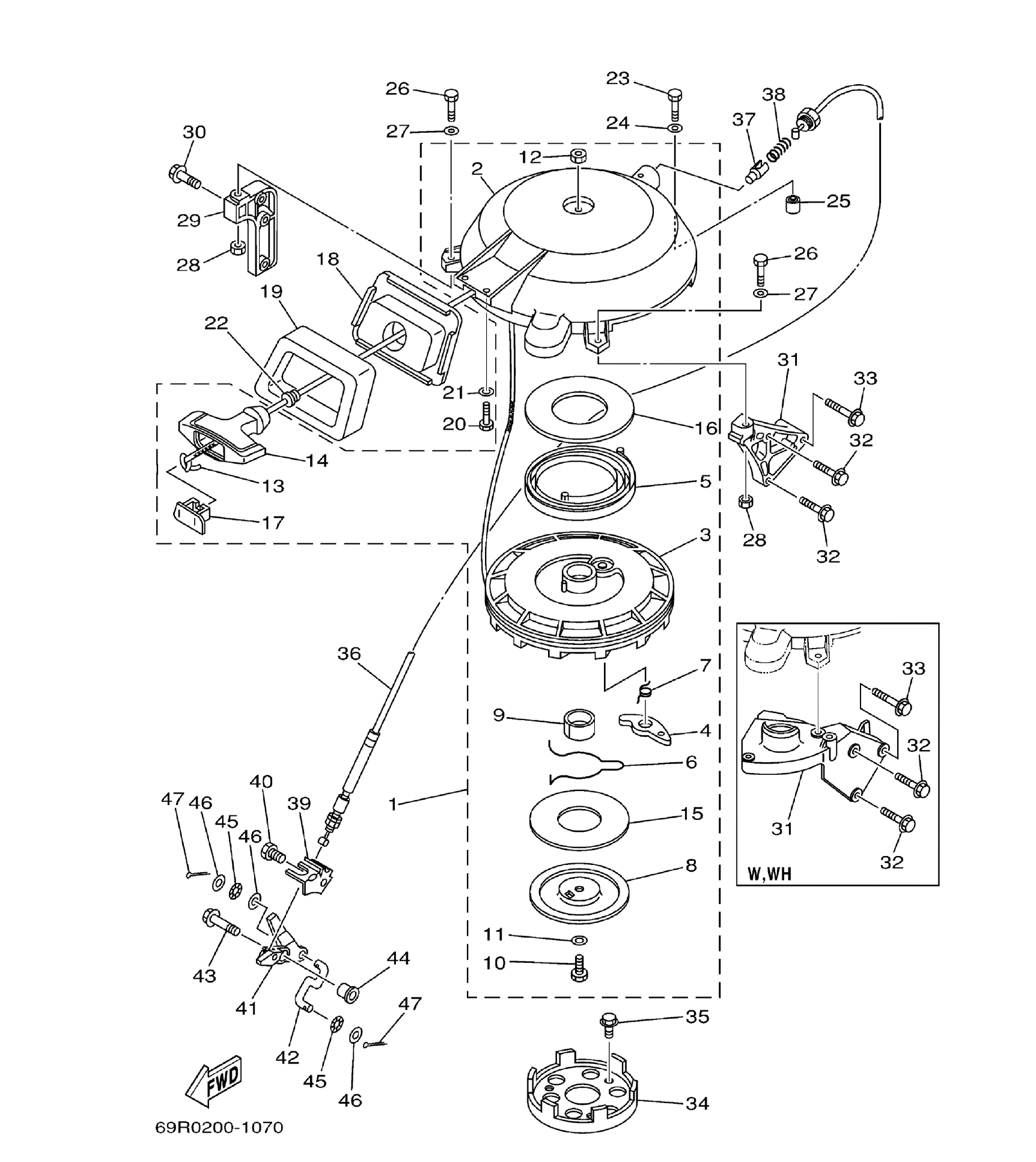

Diagram for section 7: STARTER.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
61N-W1571-11
STARTER ASSY 1; 4]
|
1 | Ask on WhatsApp |
| 2 |
61N-15711-10
CASE, STARTER 1; 4]
|
4 | Ask on WhatsApp |
| 3 |
6G0-15714-01
DRUM, SHEAVE
|
1 | Ask on WhatsApp |
| 4 |
6F5-15741-01
PAWL, DRIVE
|
1 | Ask on WhatsApp |
| 5 |
6F5-15713-01
SPRING, STARTER 1} 4]
|
1 | Ask on WhatsApp |
| 6 |
61N-15715-00
SPRING, FRICTION 1} 1]
|
1 | Ask on WhatsApp |
| 7 |
61N-15734-00
SPRING, RETURN 1} 4]
|
1 | Ask on WhatsApp |
| 8 |
6F5-15716-01
PLATE, DRIVE 1; 4]
|
1 | Ask on WhatsApp |
| 9 |
6G0-15754-00
BUSH2 1} 1]
|
1 | Ask on WhatsApp |
| 11 |
6F5-15726-01
WASHER, FLAT
|
1 | Ask on WhatsApp |
| 14 |
689-15755-01
HANDLE, STARTER 1; 1]
|
1 | Ask on WhatsApp |
| 15 |
6F5-15764-00
COLLAR
|
1 | Ask on WhatsApp |
| 17 |
6F5-15779-02
COVER 1} 1]
|
4 | Ask on WhatsApp |
| 18 |
61N-15758-01-4D
GUIDE, ROPE 1} 1]
|
1 | Ask on WhatsApp |
| 19 |
61N-15762-00
SEAL, RUBBER
|
Ask on WhatsApp | |
| 22 |
6A0-15789-00
DAMPER
|
1 | Ask on WhatsApp |
| 29 |
6H7-15771-01-94
STAY
|
Ask on WhatsApp | |
| 31 |
61T-15772-01-94
STAY2
|
1 | Ask on WhatsApp |
| 31 |
656-15772-00-94
STAY
|
2 | Ask on WhatsApp |
| 34 |
6F5-15723-01
PULLEY, STARTER 111/11
|
Ask on WhatsApp | |
| 37 |
656-15748-00
PLUNGER, STARTER STOP
|
1 | Ask on WhatsApp |
| 39 |
69P-15774-00
STAY
|
4 | Ask on WhatsApp |
| 41 |
69P-15746-00
ARM 1) 1/1
|
Ask on WhatsApp |
