F175AET
Section 6: CYLINDER & CRANKCASE 3 (v2)
Engine sections in this catalog
SCHEDULED SERVICE PARTS
INTAKE 2
INTAKE 3
FUEL INJECTION PUMP 1
FUEL INJECTION PUMP 2
FUEL 1
FUEL 2
GENERATOR
ELECTRICAL 1
ELECTRICAL 2
ELECTRICAL 3
TOP COWLING
ELECTRICAL 4
ELECTRICAL 5
ELECTRICAL 6
STARTING MOTOR
BOTTOM COWLING 1
BOTTOM COWLING 2
BOTTOM COWLING 3
CONTROL
BRACKET 1
BRACKET 2
CYLINDER & CRANKCASE 1
POWER TRIM & TILT ASSY 1
POWER TRIM & TILT ASSY 2
UPPER CASING
OIL PAN
LOWER CASING & DRIVE 1
LOWER CASING & DRIVE 2
STEERING GUIDE
OPTIONAL PARTS 1
OPTIONAL PARTS 2
REPAIR KIT 1
CRANKSHAFT & PISTON
REPAIR KIT 2
CYLINDER & CRANKCASE 2
CYLINDER & CRANKCASE 3
CYLINDER & CRANKCASE 4
VALVE
INTAKE 1

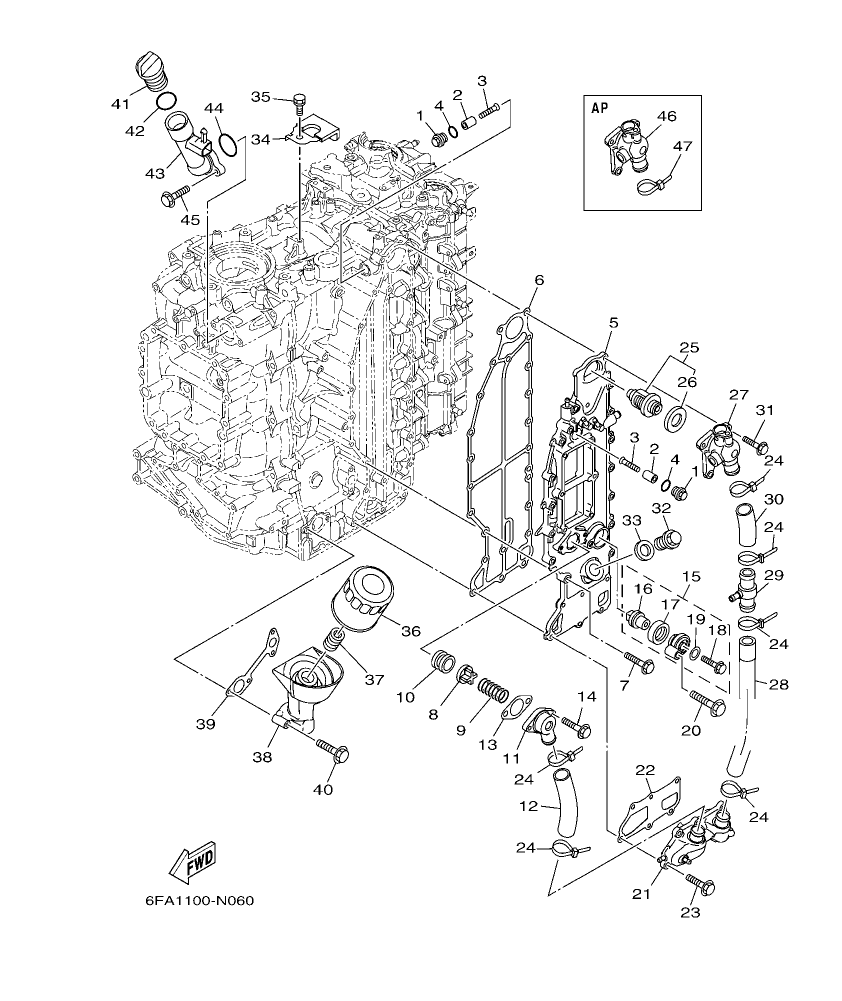

Diagram for section 6: CYLINDER & CRANKCASE 3.
| Ref | Part No. | Qty | Buy |
|---|---|---|---|
| 1 |
6G8β11197β01
PLUG, BLIND
|
2 | Ask on WhatsApp |
| 2 |
68Tβ11325β00
ANODE
|
2 | Ask on WhatsApp |
| 3 |
90151β05M05
SCREW, COUNTERSUNK
|
2 | Ask on WhatsApp |
| 4 |
93210β13M63
O-RING
|
2 | Ask on WhatsApp |
| 5 |
6DAβ41113β00β9S
OUTER COVER, EXHAUST
|
1 | Ask on WhatsApp |
| 6 |
6DAβ41114β00
GASKET, EXHAUST OUTER COVER
|
1 | Ask on WhatsApp |
| 7 |
90105β06028
BOLT, FLANGE
|
14 | Ask on WhatsApp |
| 8 |
60Hβ12416β00
VALVE, PRESSURE CONTROL
|
1 | Ask on WhatsApp |
| 9 |
90501β16M11
SPRING, COMPRESSION
|
1 | Ask on WhatsApp |
| 10 |
90480β20M05
GROMMET
|
1 | Ask on WhatsApp |
| 11 |
6G5β11372β00
COVER, BYPASS 2
|
1 | Ask on WhatsApp |
| 12 |
6DAβ1243Aβ00
HOSE 1
|
1 | Ask on WhatsApp |
| 13 |
60Vβ11382βA0
GASKET 2
|
1 | Ask on WhatsApp |
| 14 |
90119β06MA3
BOLT, WITH WASHER
|
2 | Ask on WhatsApp |
| 15 |
69Jβ11301β00
ANODE COVER ASSY
|
1 | Ask on WhatsApp |
| 16 |
67Fβ11325β01
.ANODE
|
1 | Ask on WhatsApp |
| 17 |
67Fβ11328β00
.GROMMET, ANODE
|
1 | Ask on WhatsApp |
| 18 |
90105β06M07
.BOLT, FLANGE
|
1 | Ask on WhatsApp |
| 19 |
90430β06M03
.GASKET
|
1 | Ask on WhatsApp |
| 20 |
97575β08540
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 21 |
6DAβ12527β00β9S
COVER, WATER BY-PASS
|
1 | Ask on WhatsApp |
| 22 |
6DAβ11381β00
GASKET 1
|
1 | Ask on WhatsApp |
| 23 |
90105β06028
BOLT, FLANGE
|
6 | Ask on WhatsApp |
| 24 |
90465β11M59
CLAMP
|
6 | Ask on WhatsApp |
| 25 |
6DAβ12411β00
THERMOSTAT
|
1 | Ask on WhatsApp |
| 26 |
6AWβ12412β00
.SEAL, THERMOSTAT
|
1 | Ask on WhatsApp |
| 27 |
6DAβ12413β00β9S
COVER, THERMOSTAT
|
1 | Ask on WhatsApp |
| 28 |
6DAβ1243Eβ00
HOSE 2
|
1 | Ask on WhatsApp |
| 29 |
6CEβ24378β00
PIPE, JOINT 3
|
1 | Ask on WhatsApp |
| 30 |
6DAβ1244Hβ00
HOSE 5
|
1 | Ask on WhatsApp |
| 31 |
90105β06028
BOLT, FLANGE
|
3 | Ask on WhatsApp |
| 32 |
90340β18M09
PLUG, STRAIGHT SCREW
|
1 | Ask on WhatsApp |
| 33 |
90430β18130
GASKET
|
1 | Ask on WhatsApp |
| 34 |
6P2β12491β00
CLAMP 1
|
1 | Ask on WhatsApp |
| 35 |
90119β06078
BOLT, WITH WASHER
|
1 | Ask on WhatsApp |
| 36 |
69Jβ13440β03
ELEMENT ASSY, OIL CLEANER
|
1 | Ask on WhatsApp |
| 37 |
6S5β12858β00
BOLT, UNION
|
1 | Ask on WhatsApp |
| 38 |
6DAβ13446β00
CONNECTOR
|
1 | Ask on WhatsApp |
| 39 |
6DAβ13475β00
GASKET
|
1 | Ask on WhatsApp |
| 40 |
90105β06151
BOLT, FLANGE
|
4 | Ask on WhatsApp |
| 41 |
6G8β15363β00
PLUG, OIL
|
1 | Ask on WhatsApp |
| 42 |
93210β24M79
O-RING
|
1 | Ask on WhatsApp |
| 43 |
6DAβ15319β00
JOINT
|
1 | Ask on WhatsApp |
| 44 |
93210β357A3
O-RING
|
1 | Ask on WhatsApp |
| 45 |
90105β06037
BOLT, FLANGE
|
2 | Ask on WhatsApp |
| 46 |
6DAβ1241Bβ00β9S
COVER, THERMOSTAT 2
|
1 | Ask on WhatsApp |
| 47 |
90465β11M59
CLAMP
|
1 | Ask on WhatsApp |
